Moje setupy

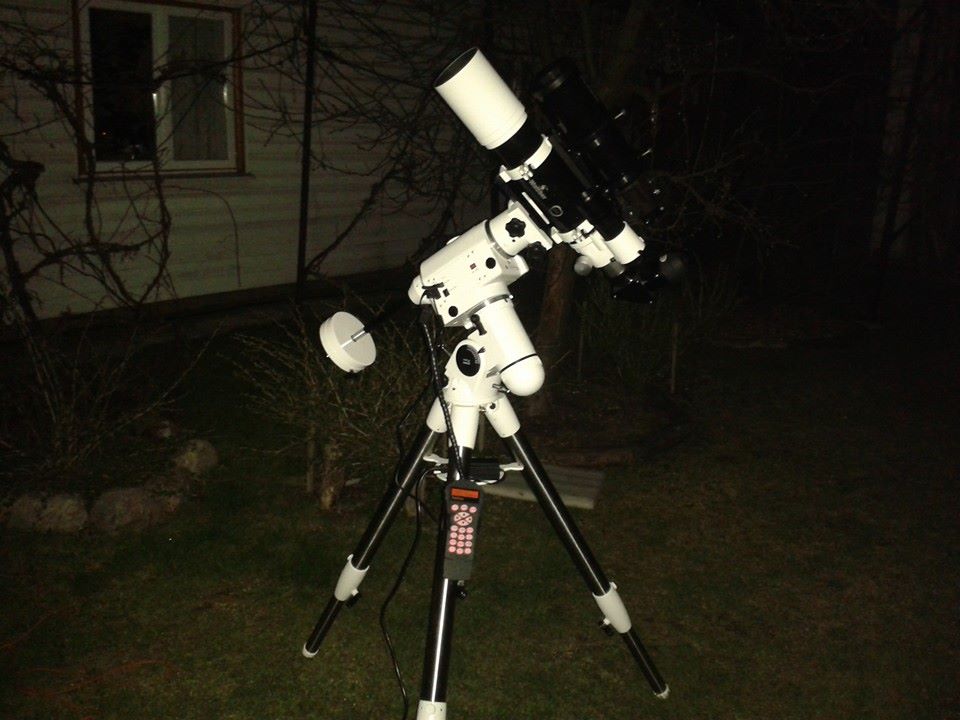

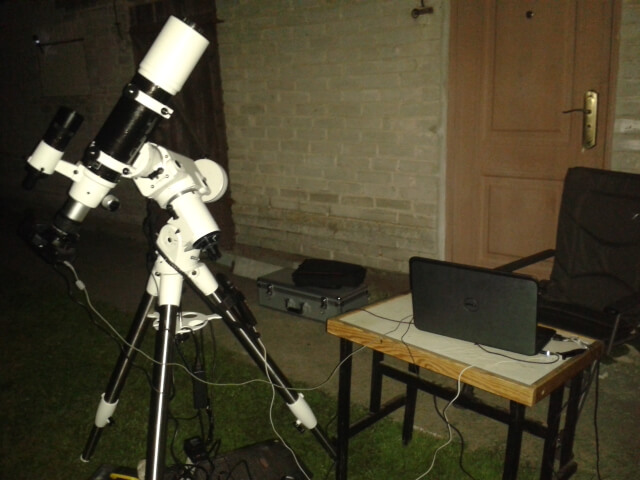

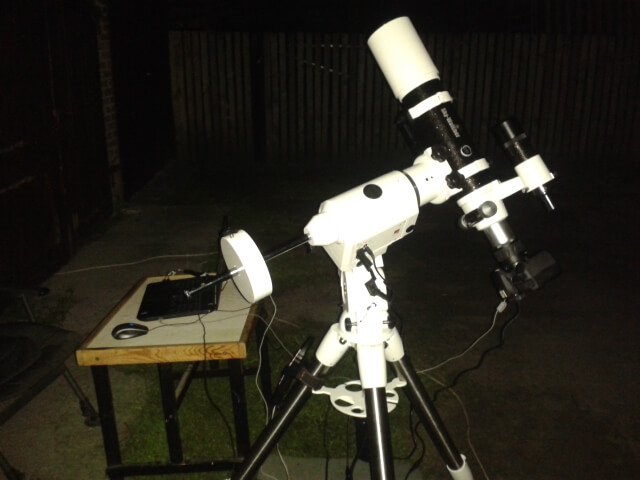

Pierwszym moim setupem w erze cyfrowej był:

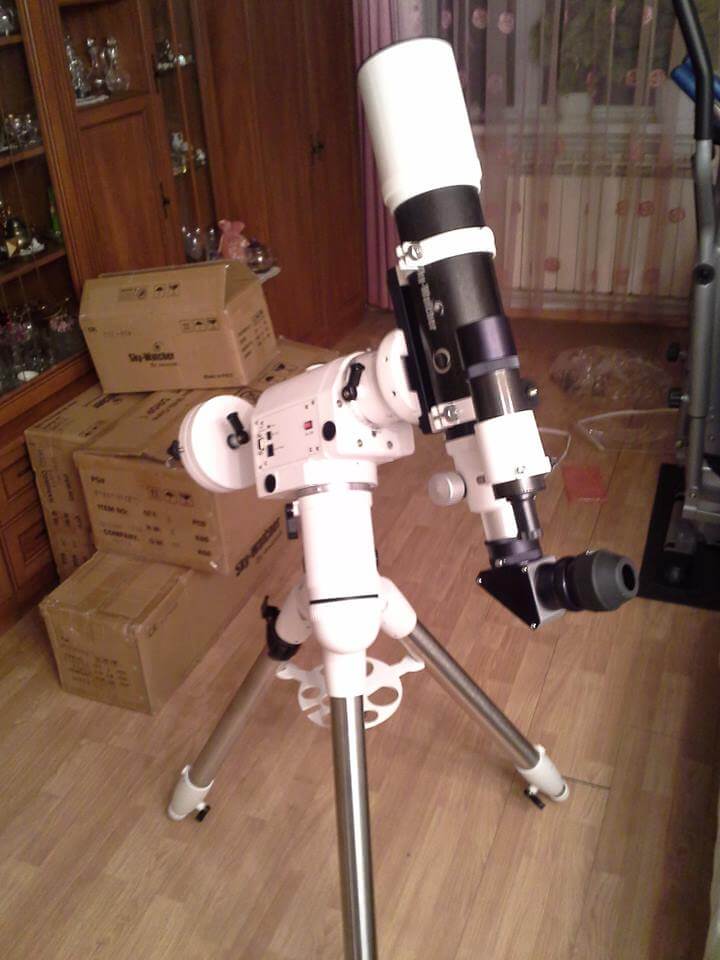

• montaż Sky-Watcher NEQ6 poddany późniejszym modyfikacja, tj :

• instalacja pasków firmy Rowan Astronomy
• wymiana chińskich łożyska na o wiele lepsze jakościowo SKF
lista łożyska stosowanych w montażu NEQ6, załączam orientacyjną wycenę ze sklepu PREMA z marca 2018roku:

• 608-2RSH SKF 11.99 zł 4szt
• 6008-2RS1 SKF 42.25 zł 6szt
• 30206 J2/Q SKF 56.88 zł 1szt
• 32208 J2/Q SKF 94.35 zł 1szt

• wymiana smarów

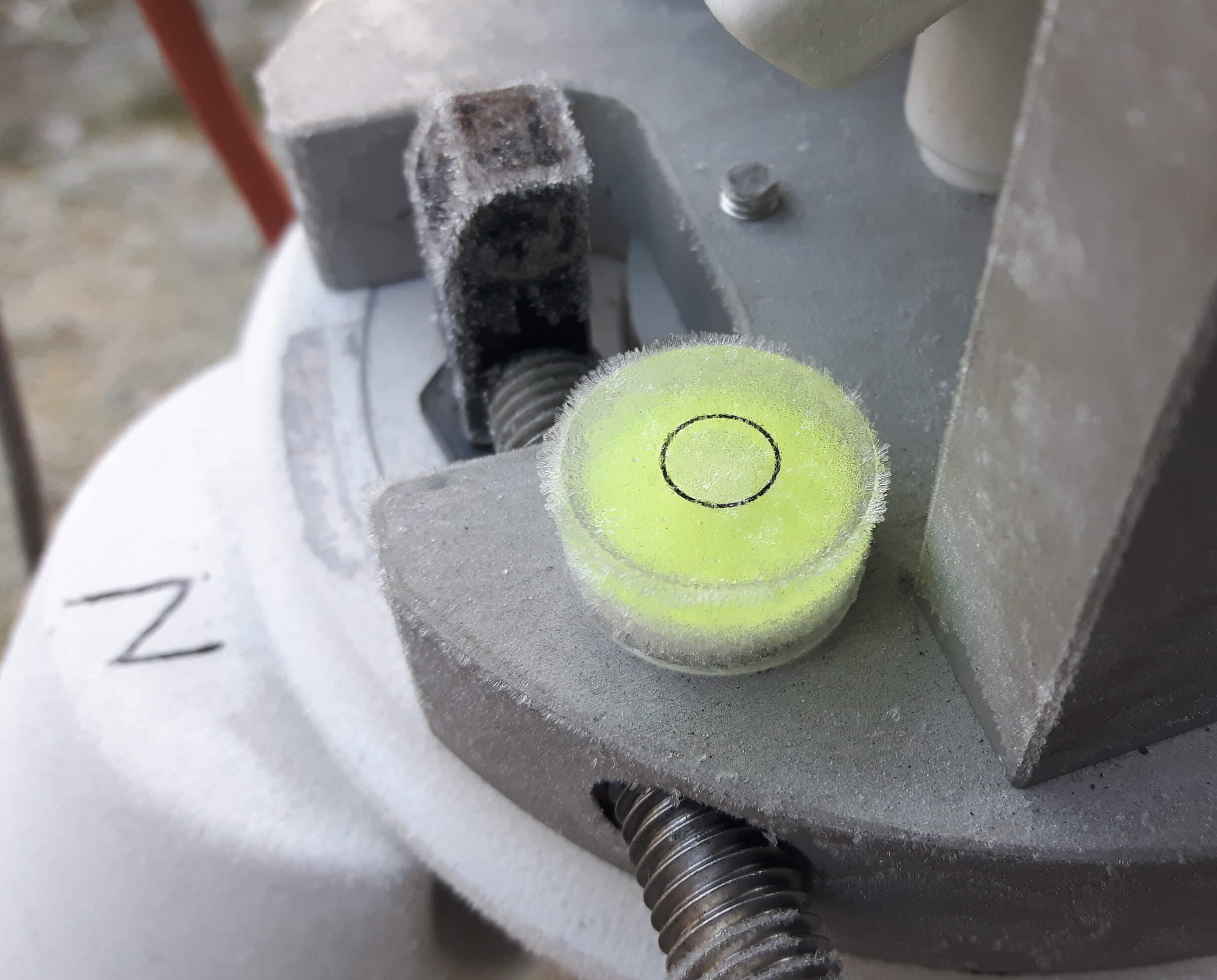

• zakup dedykowanego klina do ułatwienia ustawiania na oś świata. Wymieniłem w nim przegub kulowy posiadający zdecydowanie mniej luzów oraz nakleiłem libelkę bąbelkową

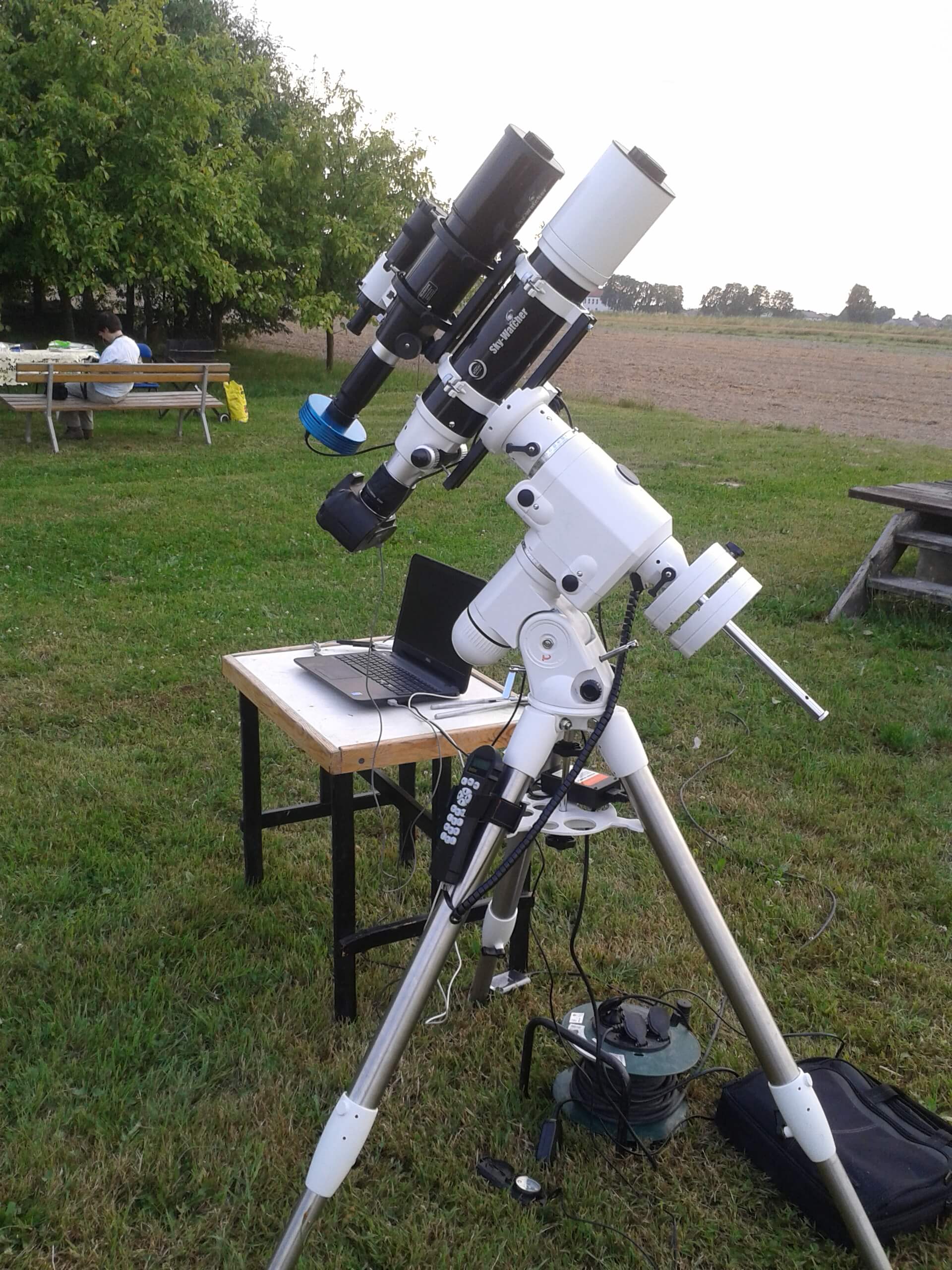

• teleskop SKY-Watcher ED80 z reduktorem i korektorem Sky-Watcher 0,85x
• zestaw guidujący Sky-Watcher OTA 80/400 + Atik Titan
• główna kamera początkowo CANON 50D
• później QHY8L.

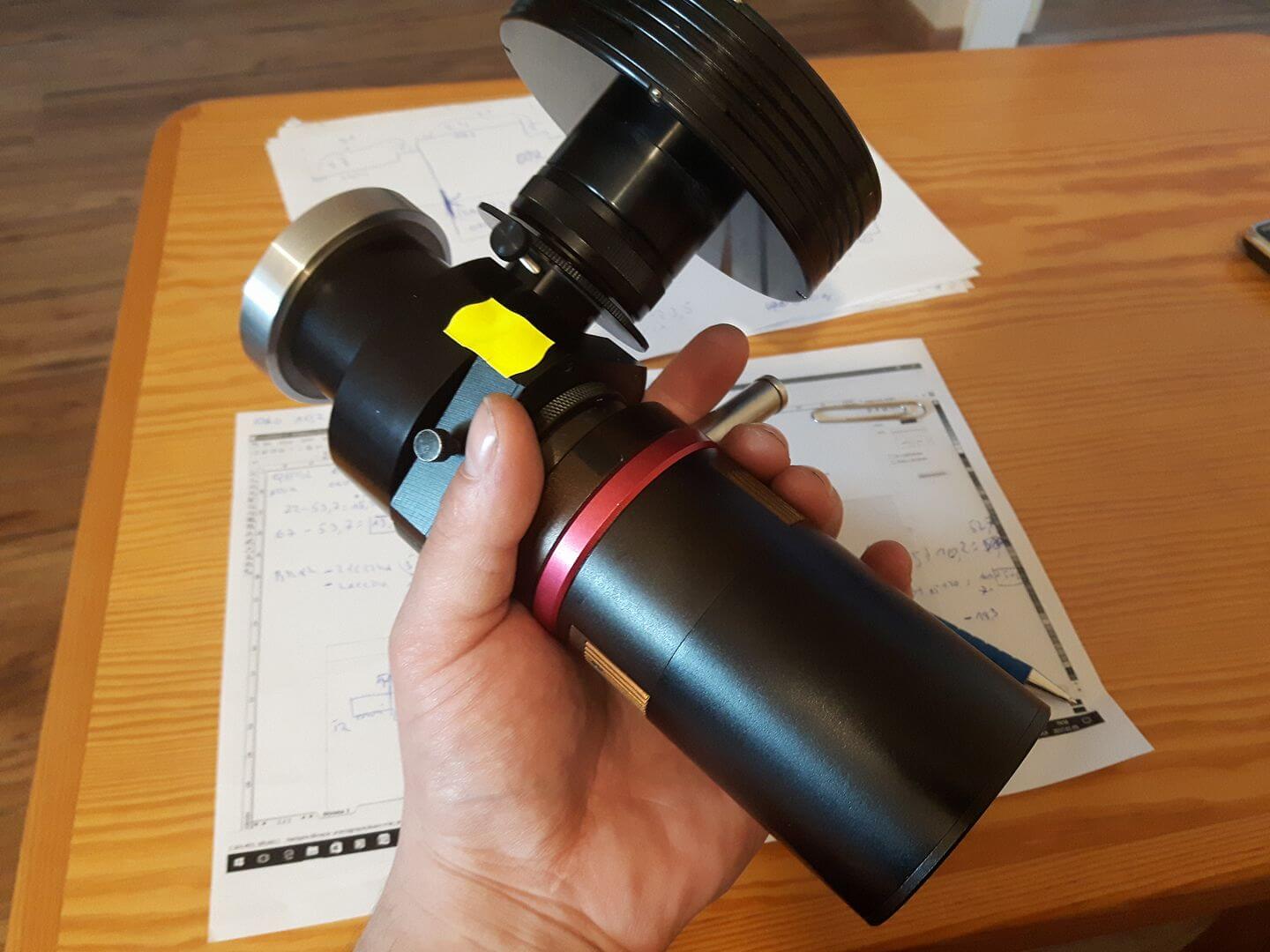

Przed kamerą QHY8L widoczna jest złączka, w którą wkręcałem filtr Baader 2” Ha 7nm. Nie polecam stosować mniejszych filtrów niż 2” pod materyce kamery QHY8L.

• motofocuser DreamFocuser autorstwa Mateusza Windaka (MateuszW)

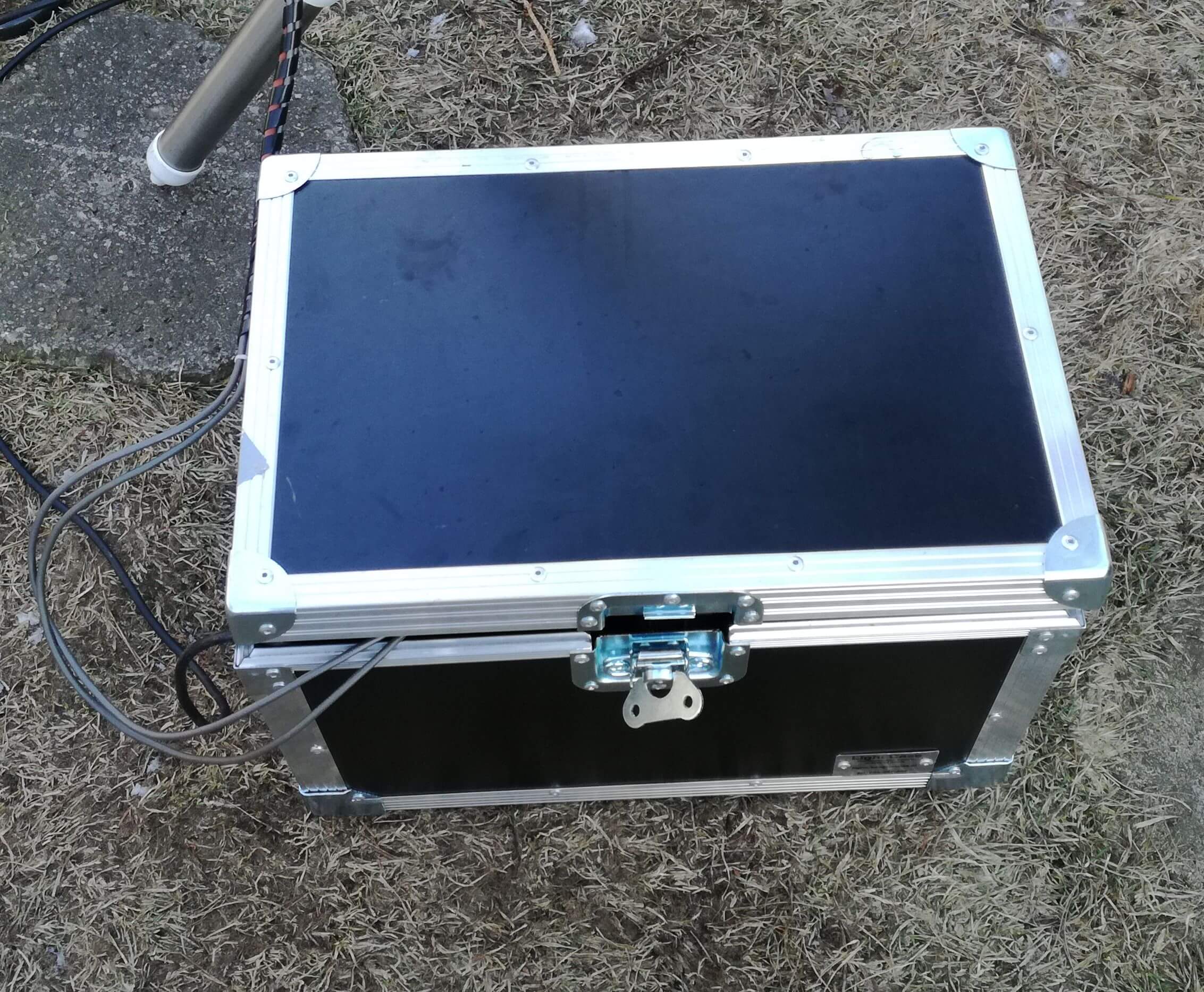

powerbox autorstwa Mateusza Windaka (MateuszW)

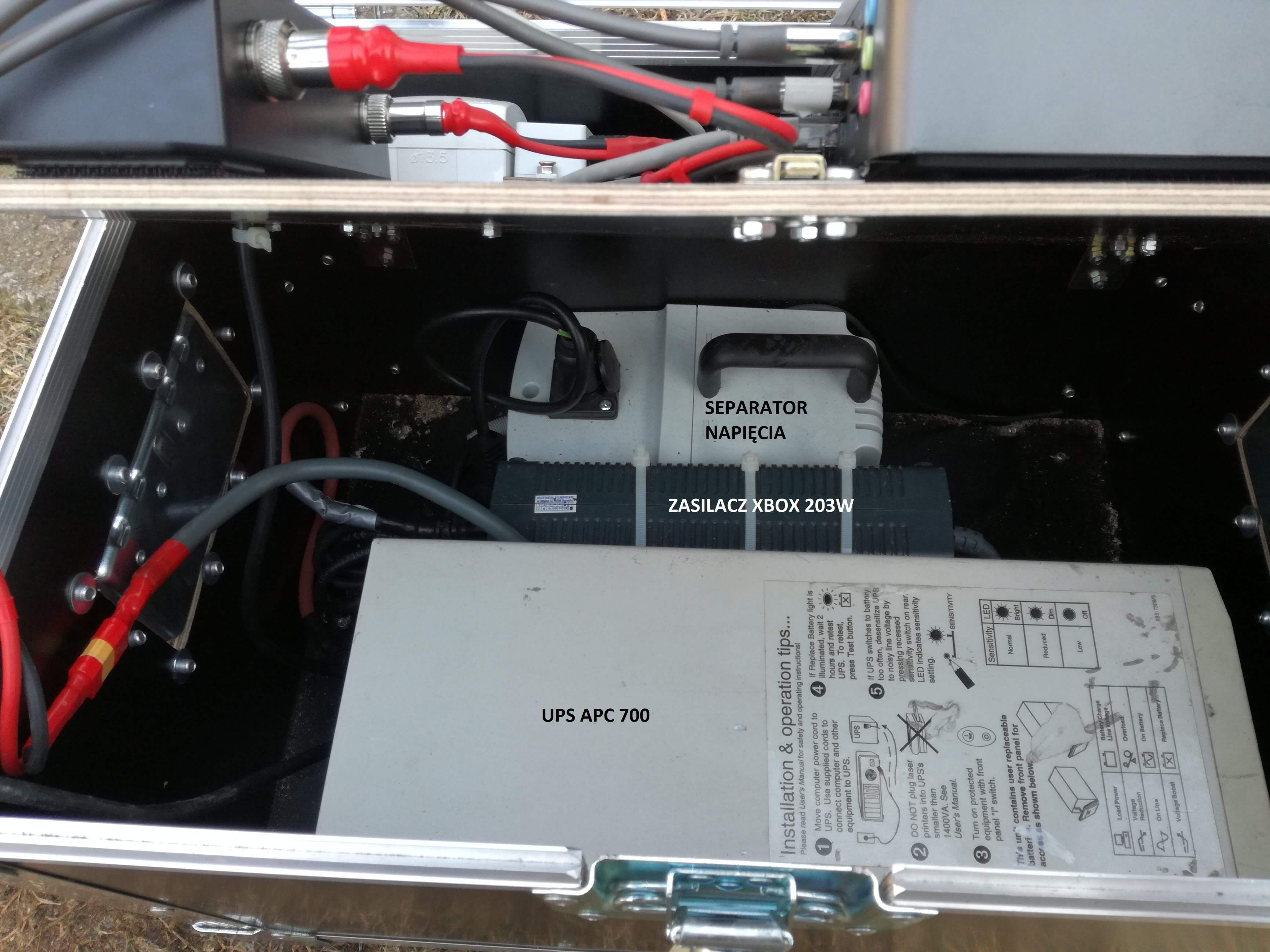

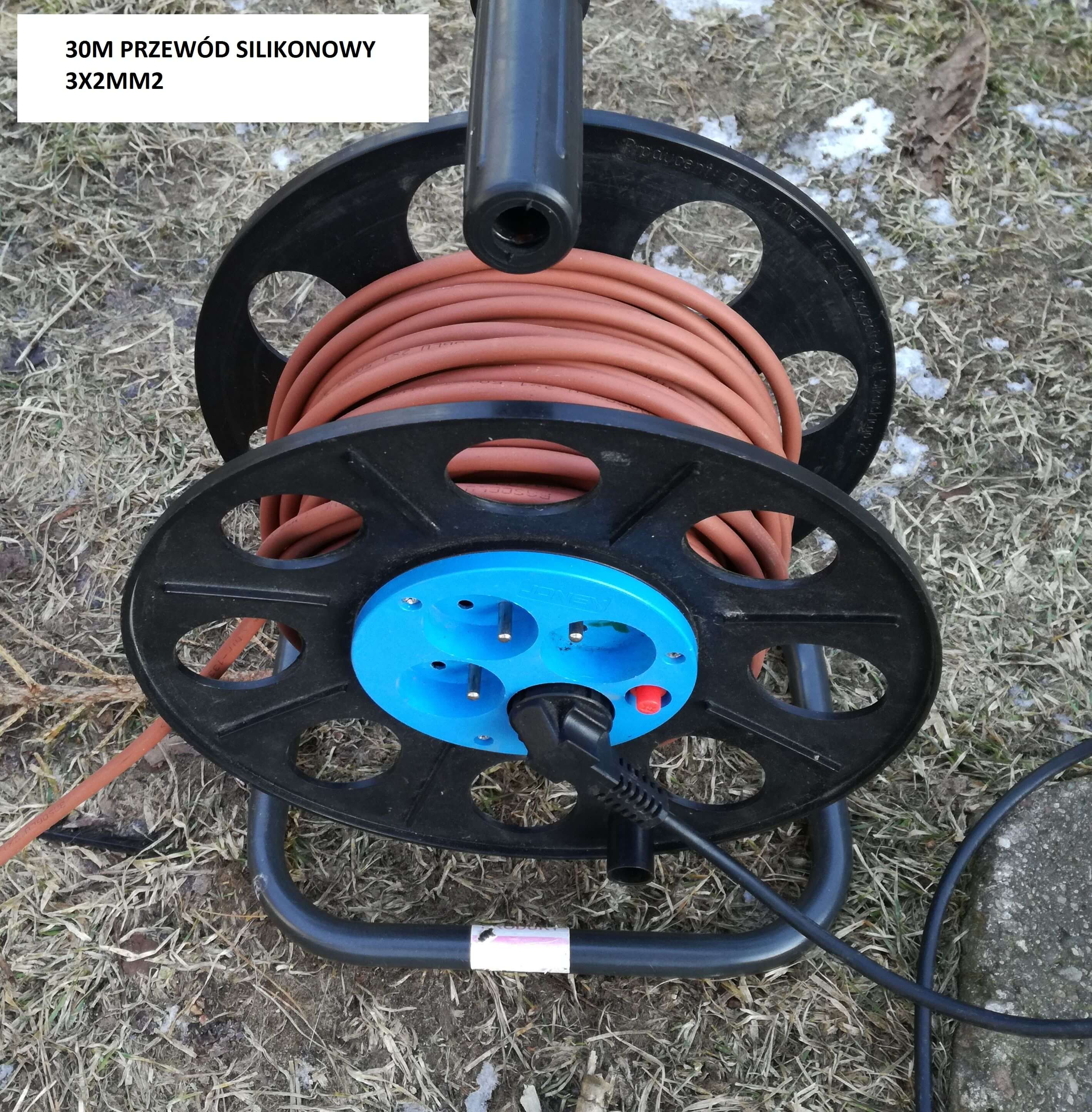

• całość zasilana z zasilacza Xbox360 206W
• do podtrzymywania zasilania w przypadku zaników prądu stosowałem mały UPS.

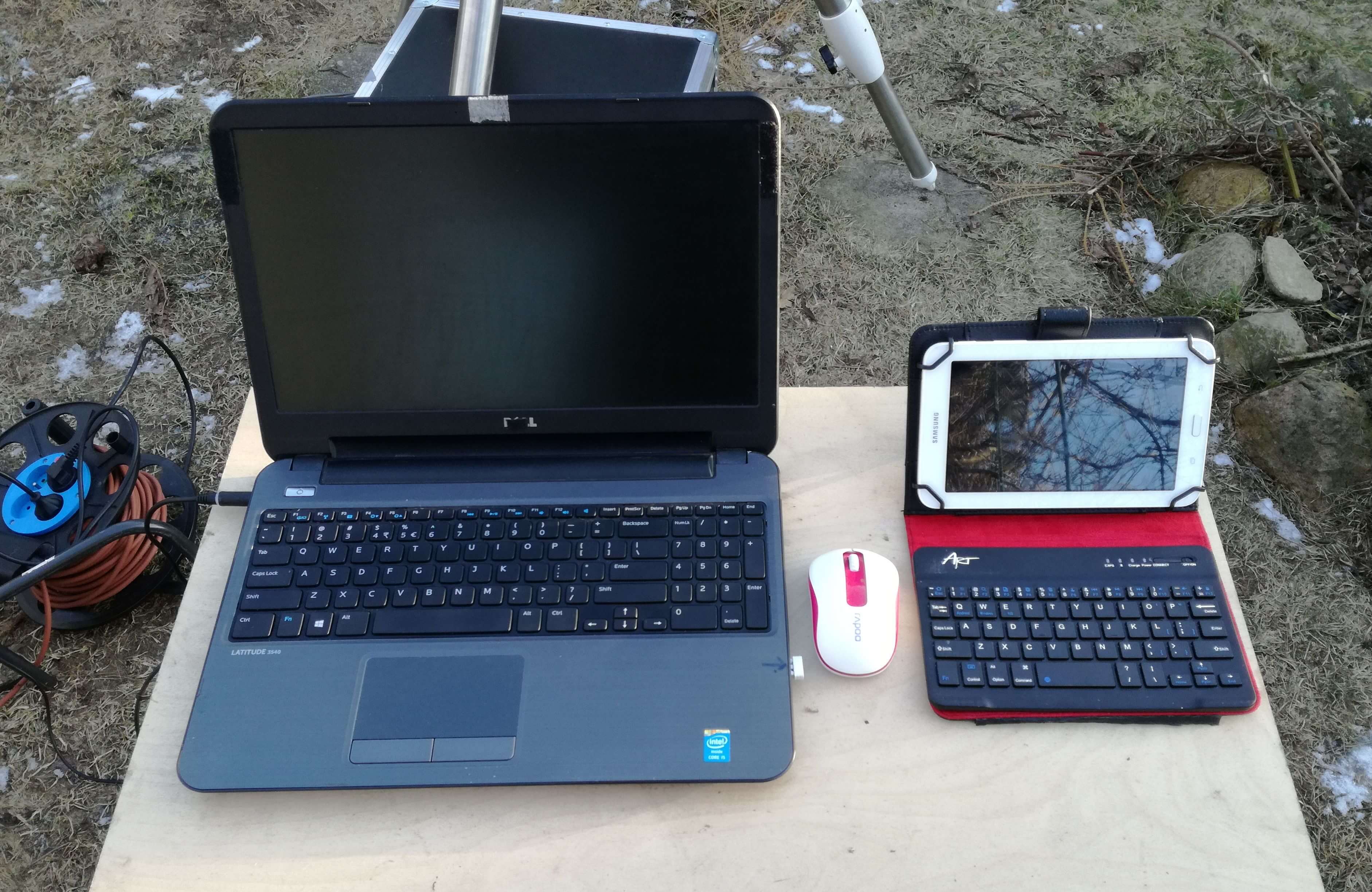

• laptop do obsługi sesji

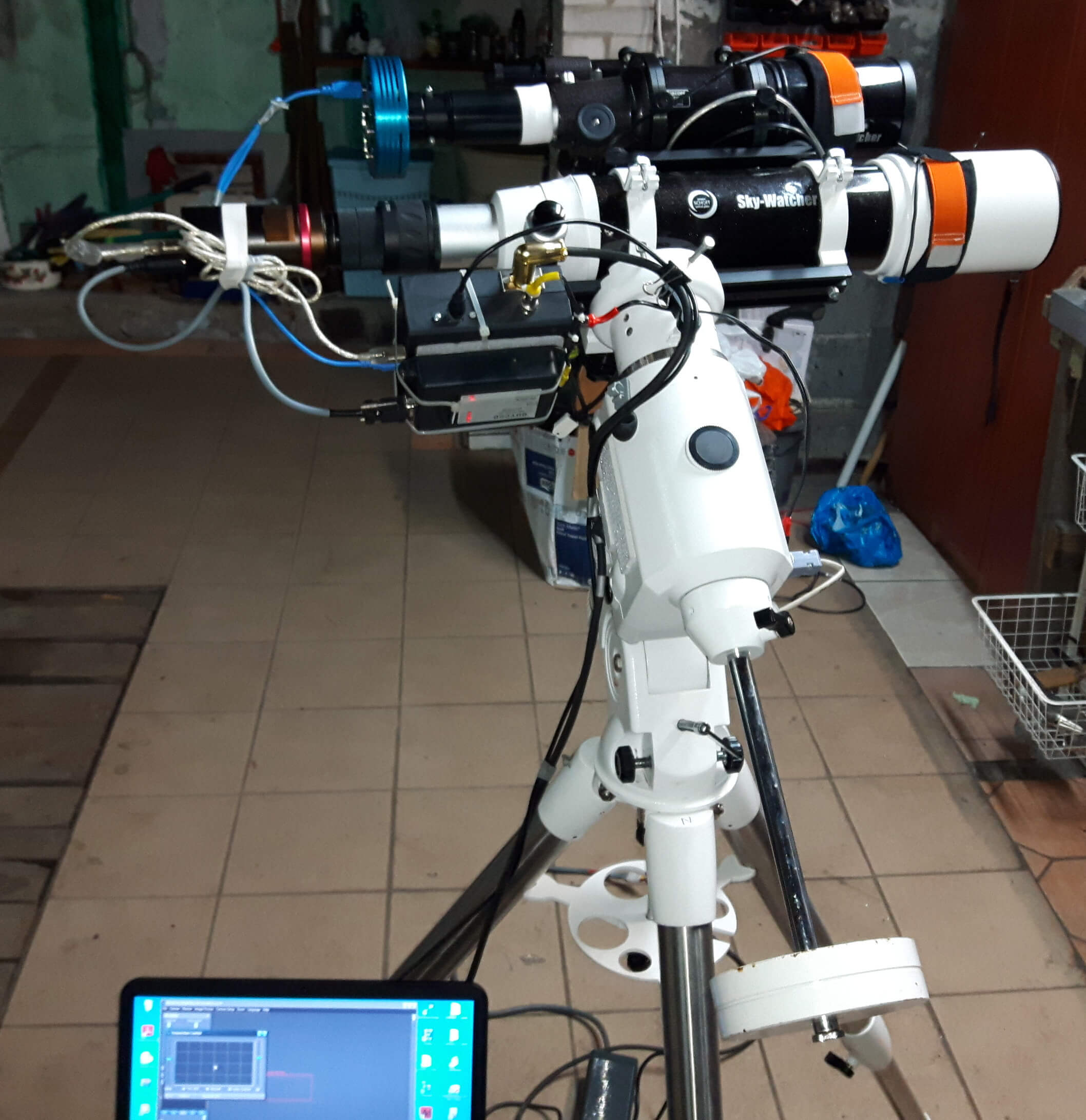

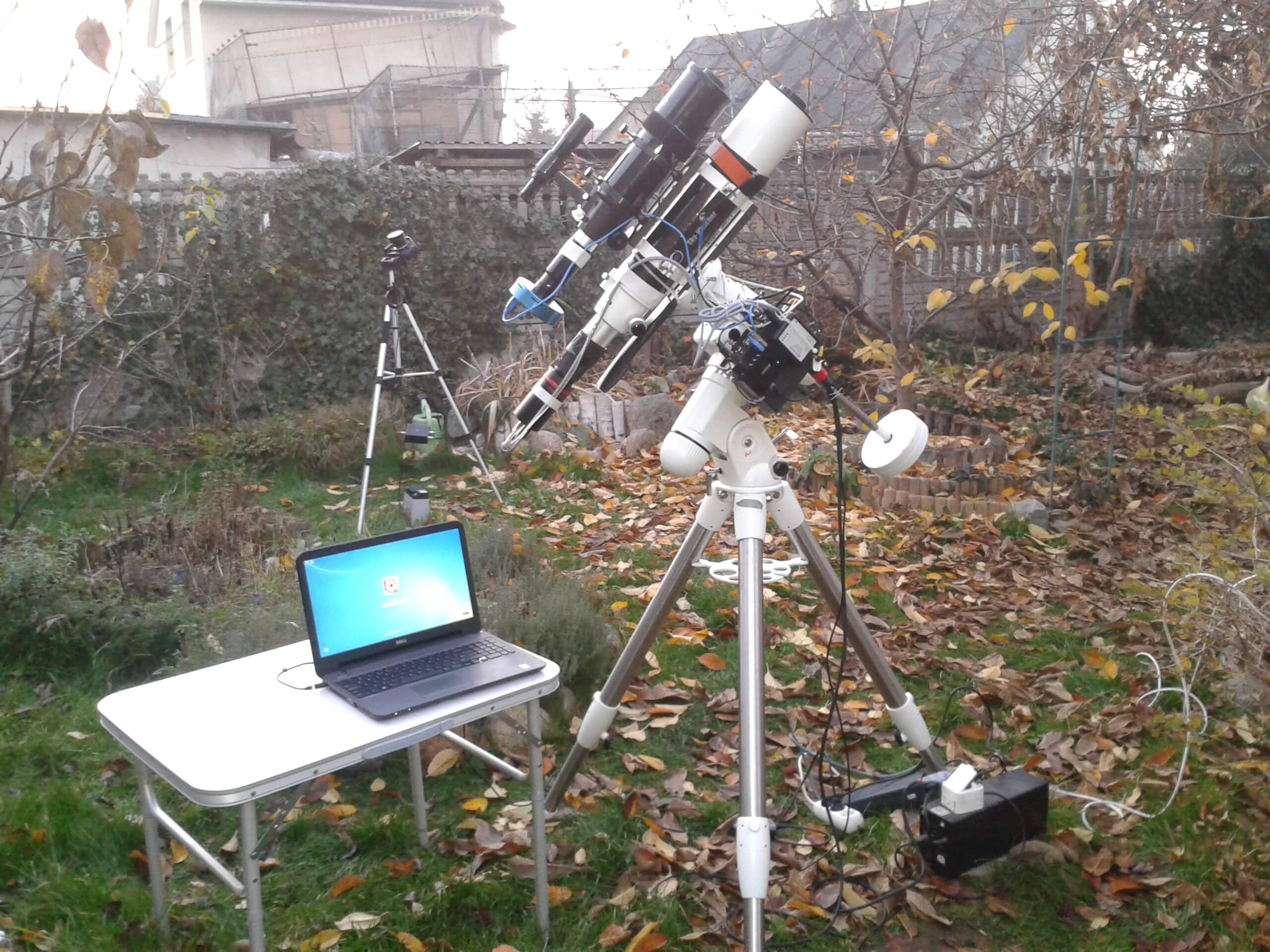

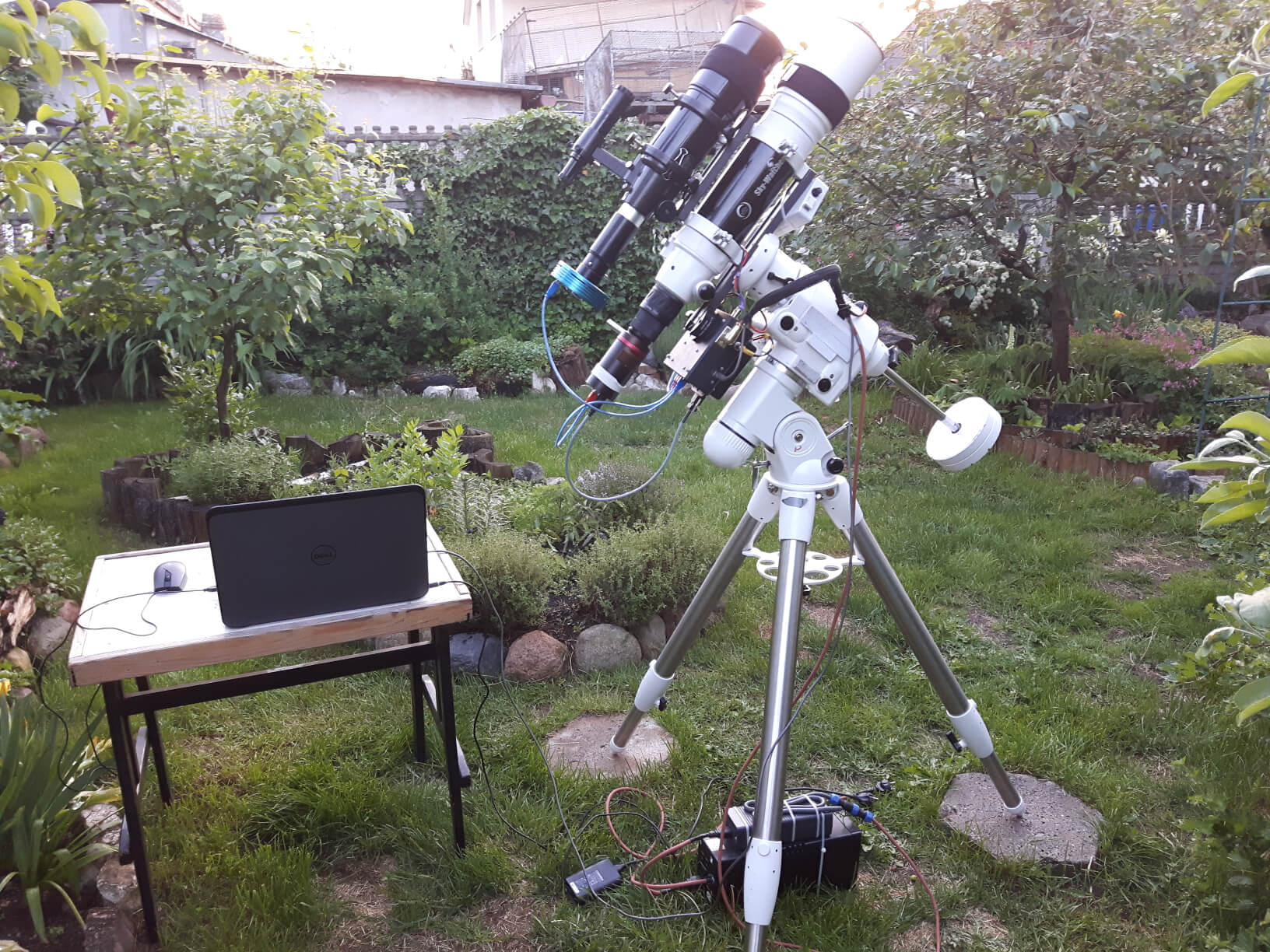

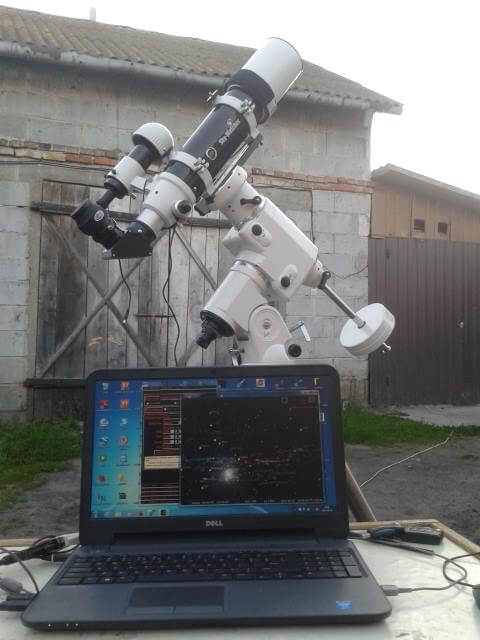

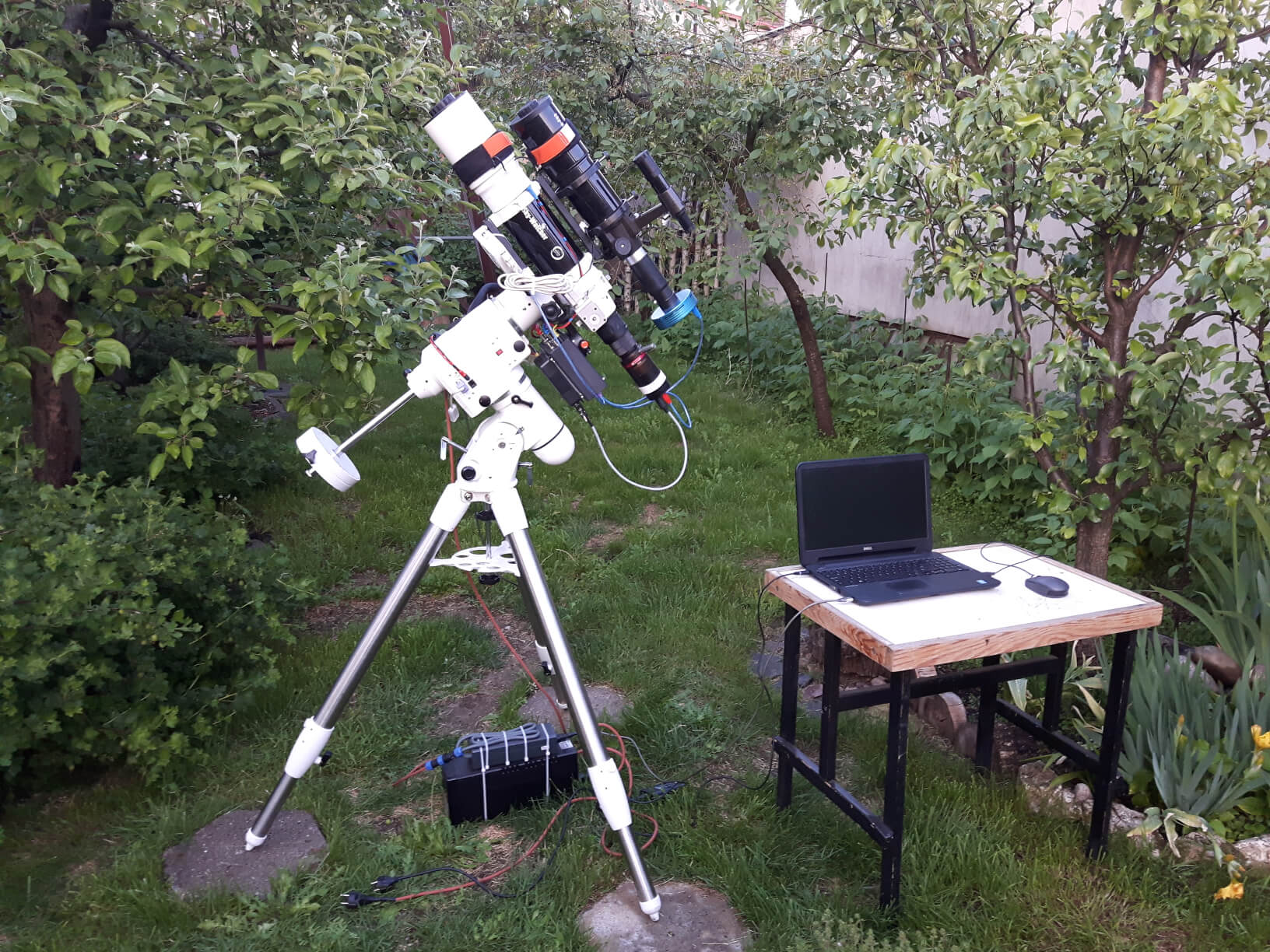

Dalszą ewolucja było usunięcie OTA 80/400 i zastąpienie jej szukaczoguiderem

TS 60/240mm. Pozwoliło mi to na bezstresowe 1godzinne ekspozycje ED80+QHY8L+NEQ6. Skala tego setupu wynosiła 3.15”/px


W międzyczasie zakupiłem :

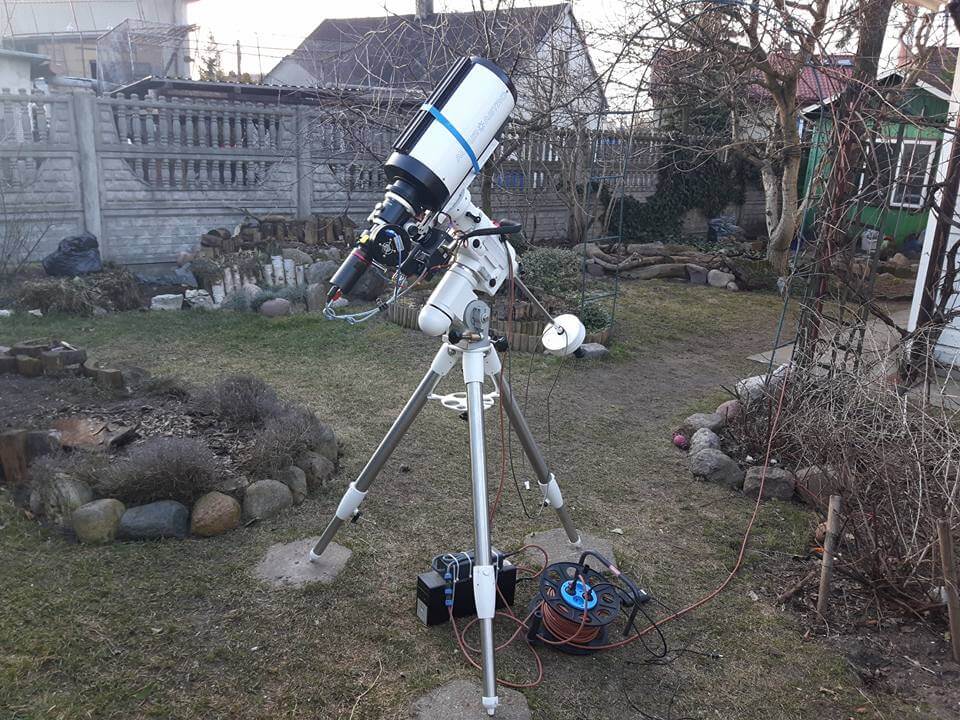

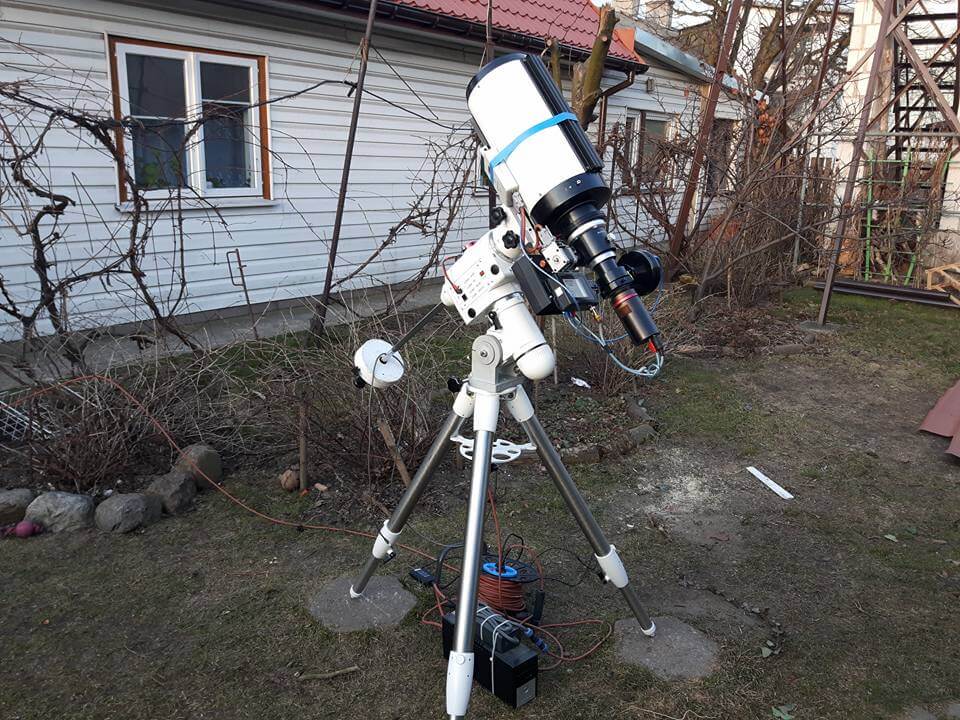

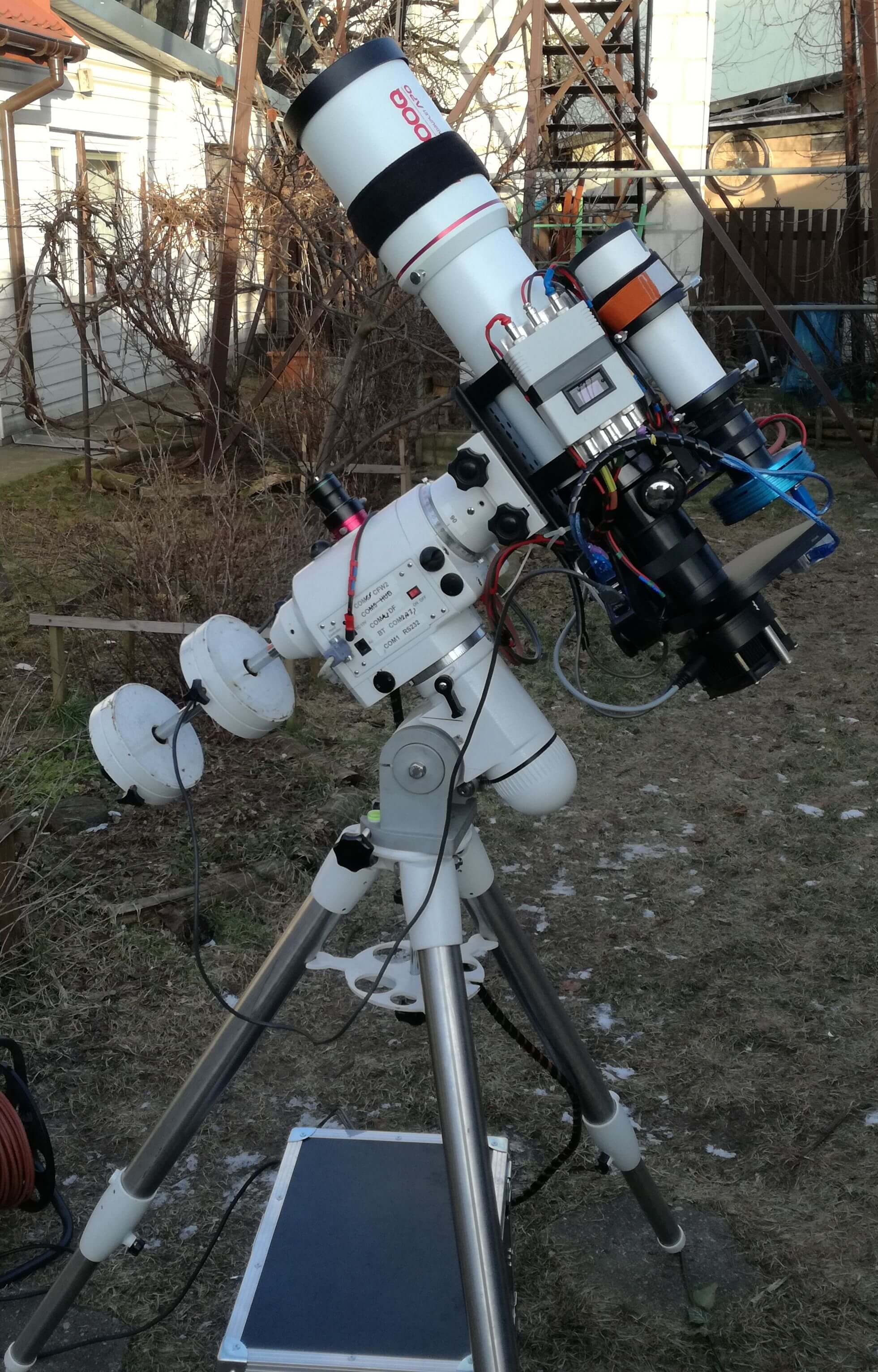

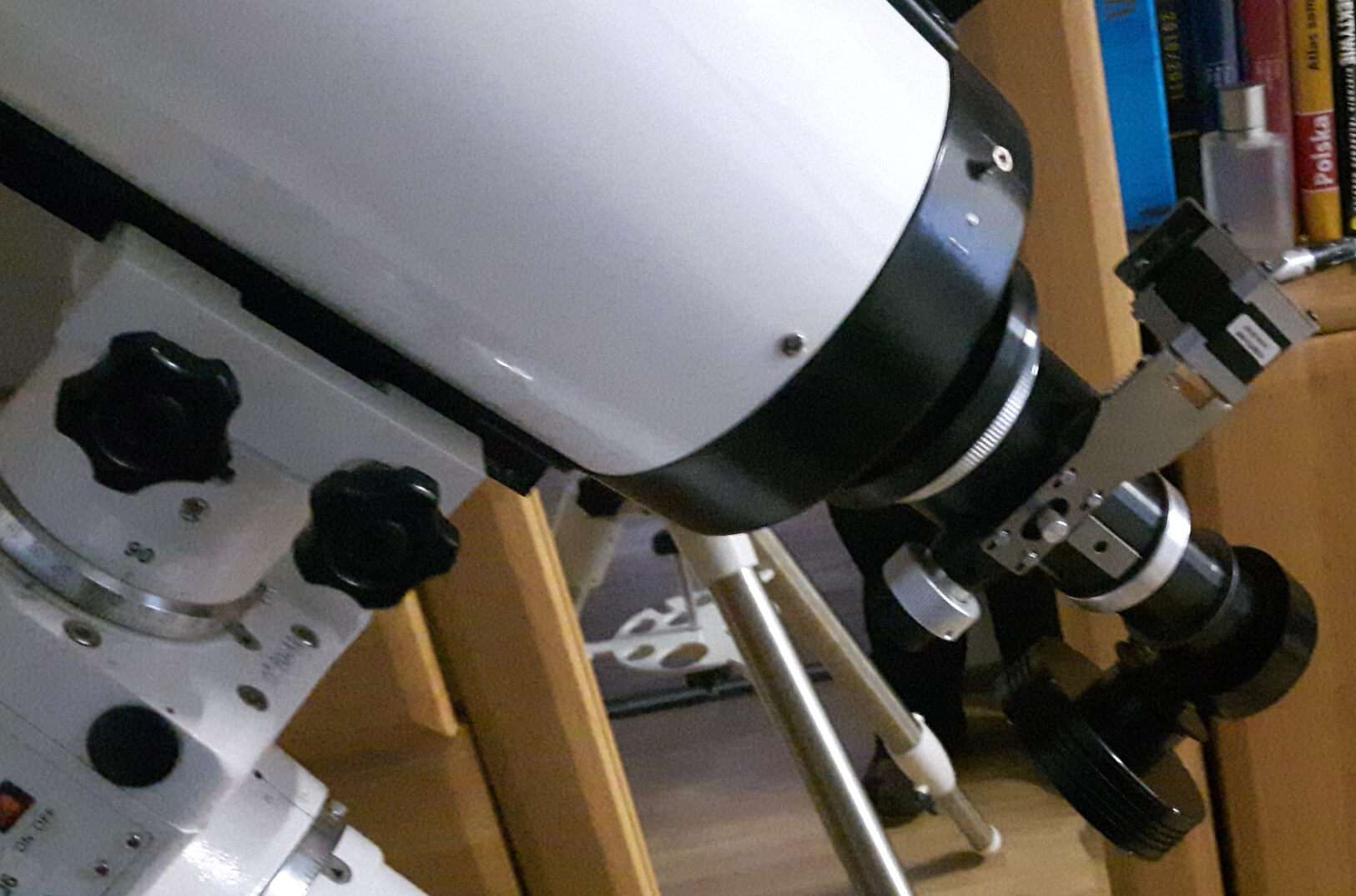

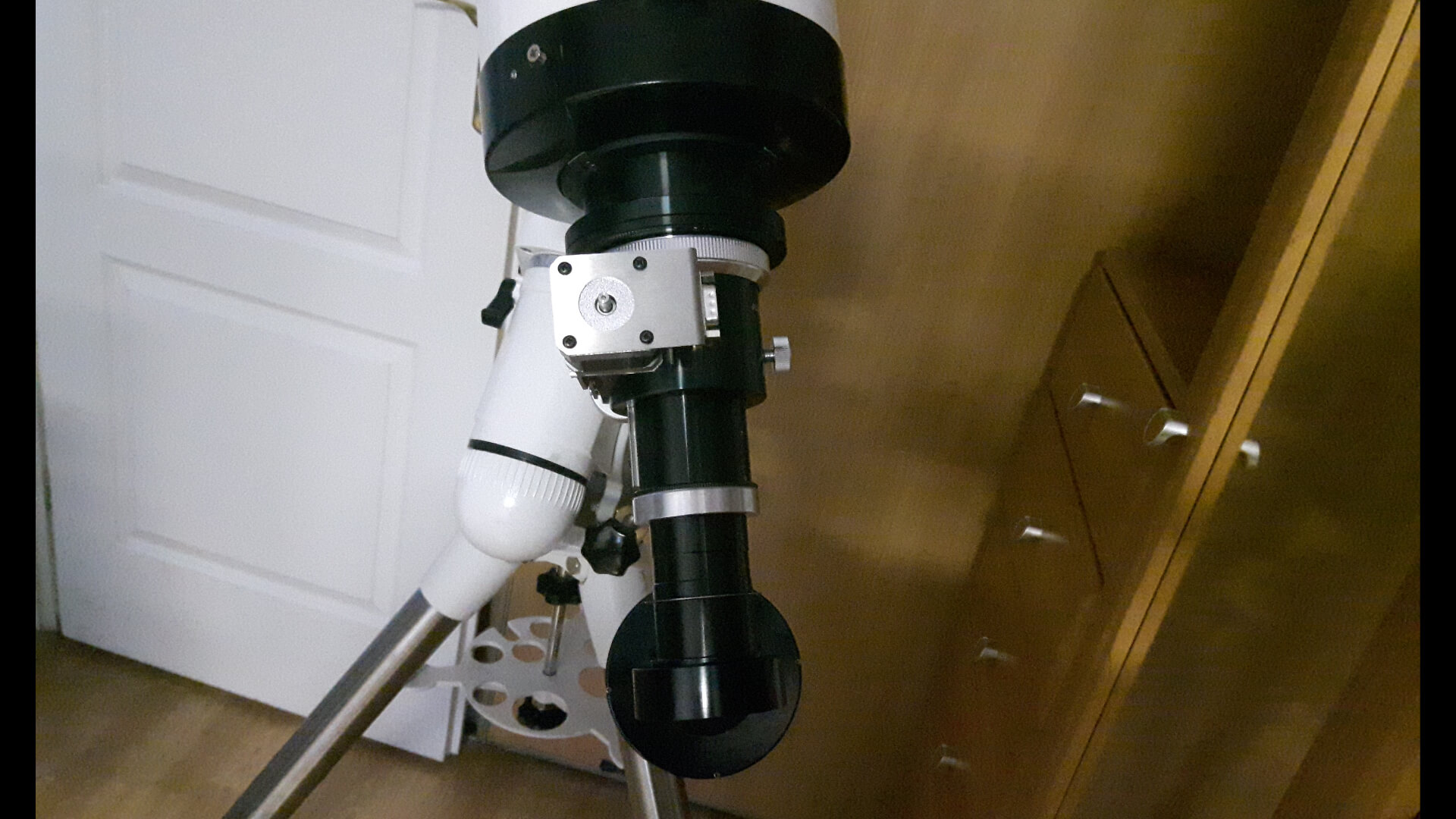

• teleskop RC 6” firmy Altair Astro 150/1370mm.
• zainstalowałem do niego OAG firmy Atik
• w połączeniu z kamerą guidująca Atik Titan oraz
• główna kamera QHY8L.

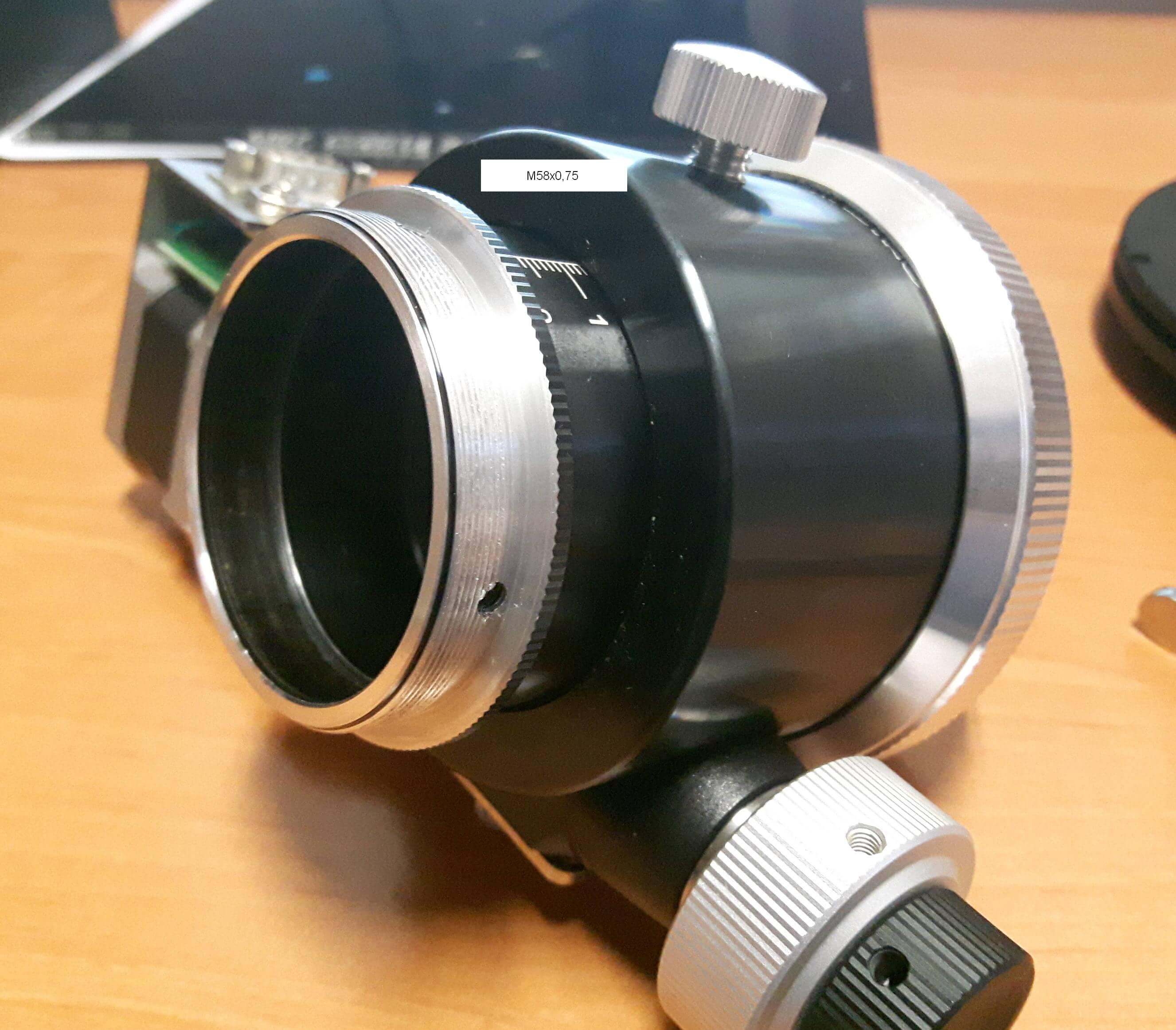

Bardzo istotnym parametrem dla tego teleskopu jest jego backfocus. Liczony od korpusu wynosi 244mm. Dane dla konfiguracji bez reduktora. Zmodyfikowałem oryginalny wyciąg poprzez dorobienie na jego końcu gwintu. Niestety po testach okazało się, że pojawiają się spore uślizgi. Wymieniłem wyciąg na o wiele lepszy firmy

• TS 2,5” R&P, TSFOCR25S. Koniecznie wersja S.
Skala tego setupu wynosiła 1,2”/px

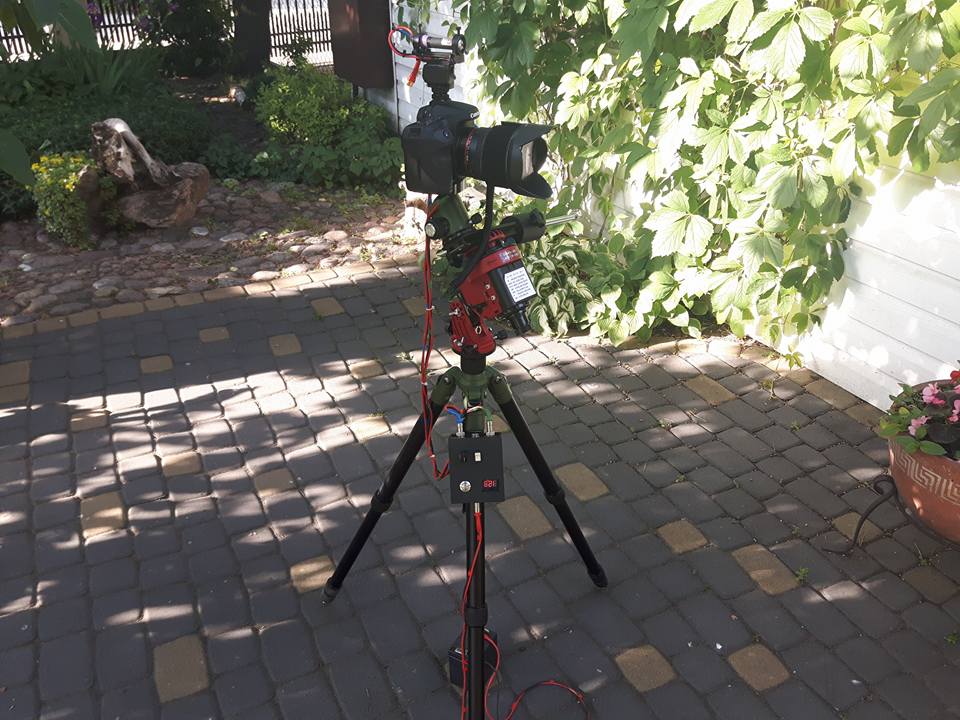

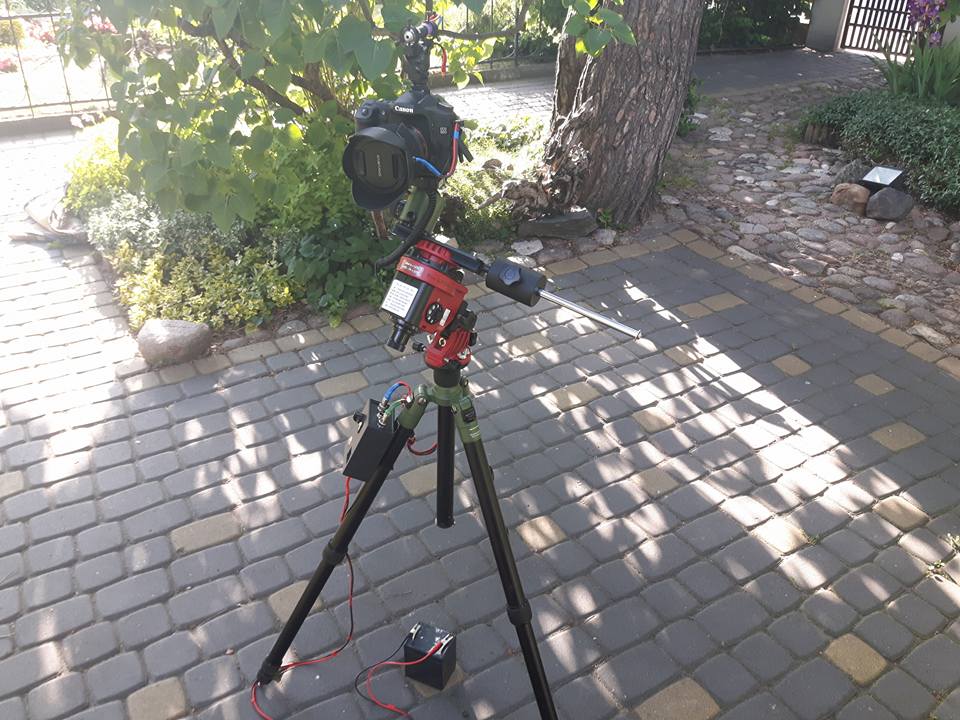

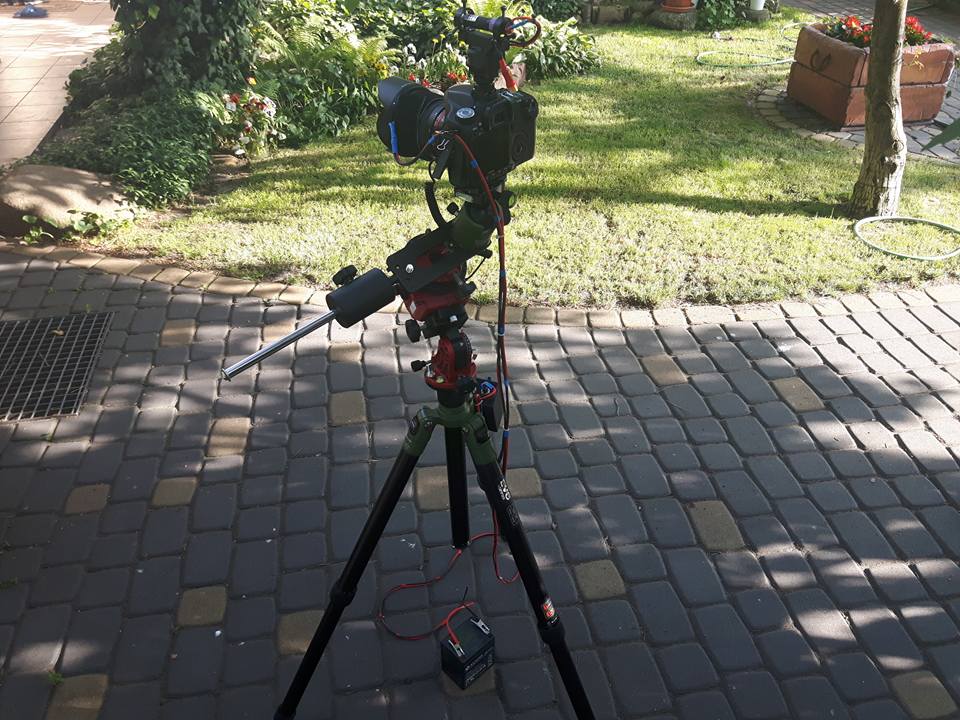

Mając w miarę automatyczny setup postanowiłeś stworzyć kolejny, tym razem wyjazdowy. Miał się on składać z aparatu fotograficznego firmy :

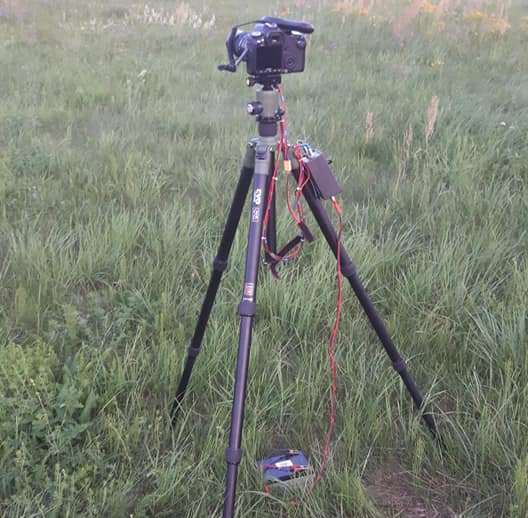

• Canon 50D zmodyfikowany z użyciem po modyfikacji filtra Baadera UV/IR CUT, do tego laserem jako celownik zamontowanym w gorącej stopce aparatu.
• montażem mobilnym Sky-Watcher Adventurer oraz obiektywów z ogniskowymi z zakresu ~20-100mm.
• Zrobiłem mini box zasilający dla aparatu i sterowanie grzałek poprzez potencjometr.
• Akumulator zasilający do zdjęć to 5Ah 12V, jednakże o wiele lepiej sprawdzał się większy, czyli 18Ah 12V.
• Statyw to Camrock EVO T80.

W wolnej chwili nabyłem:

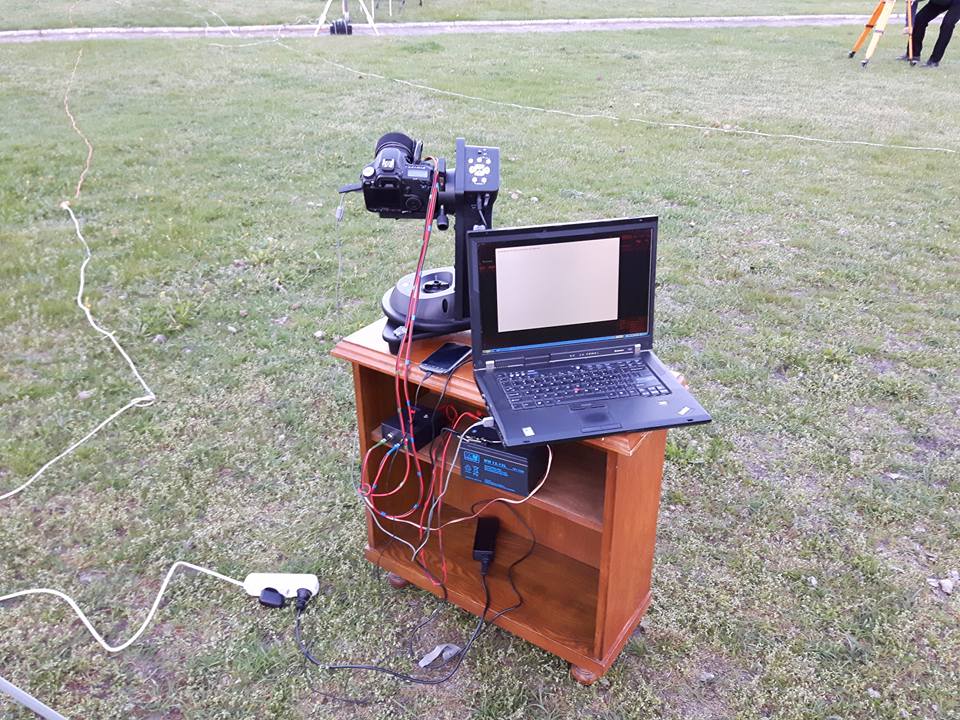

• montaż Sky-Watcher Virtuoso.
Niestety całkowicie nie przypadł mi do gustu. Wykonałem z niego chyba jedynie jedno lub dwa zdjęcia. Największym jego problemem był rodzaj konstrukcji, tj. typ azymutalny. Nie nadawał do astrofoto, które chciałem wykonywać. Szerokie kadry zabijała rotacja pola. Nie dało rady zalignować klatek. Niezbędny byłby odpowiedni dodatkowy klin EQ. Postanowiłem jednak nie zagłębiać się w temat sprzedając mini montaż.

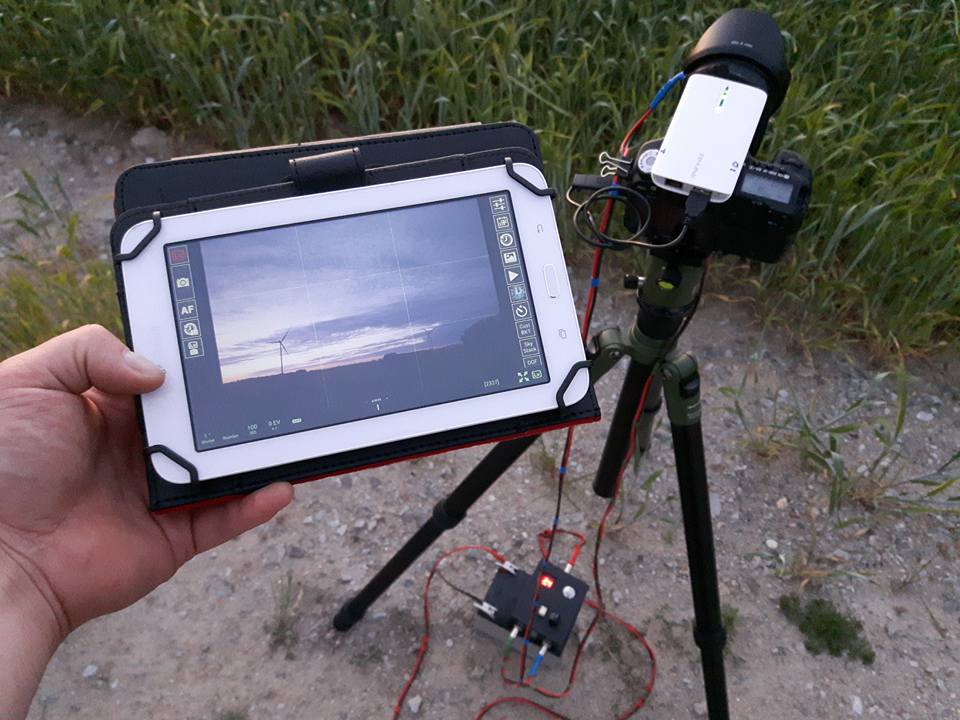

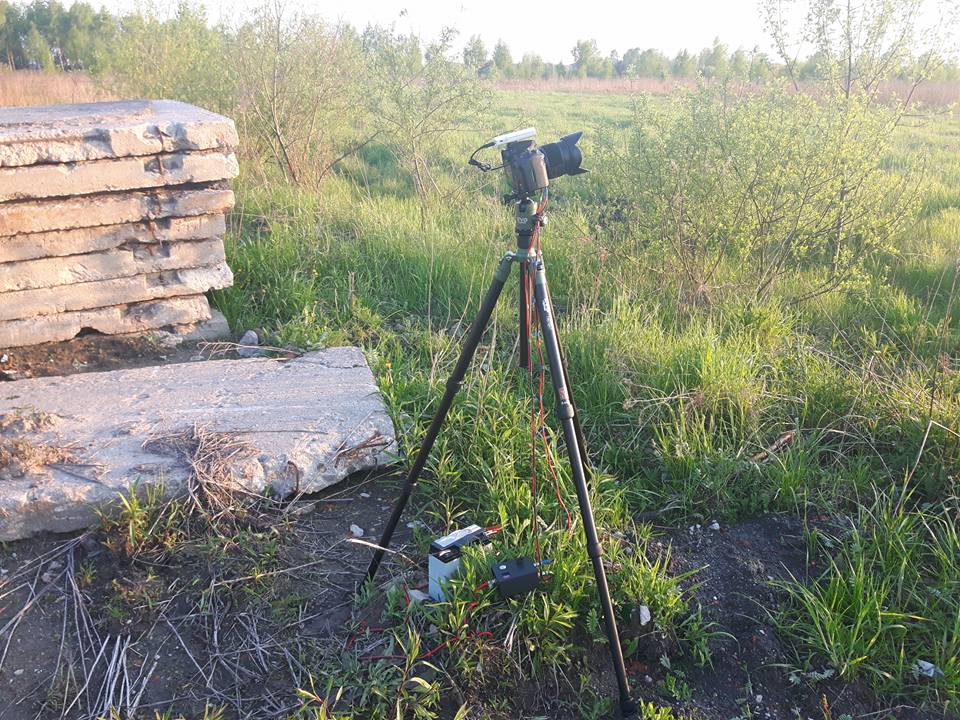

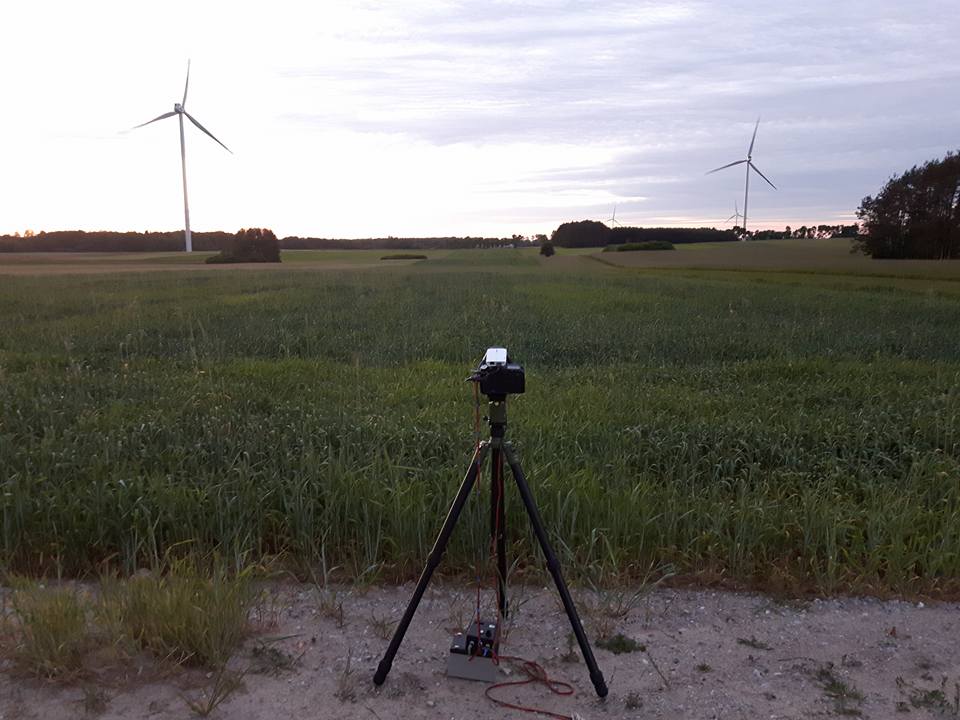

Małym nakładem finansowym zmodyfikowałem również ten setup, abym mógł nagrywać timelapse. Do zdalnej obsługi aparatu służył

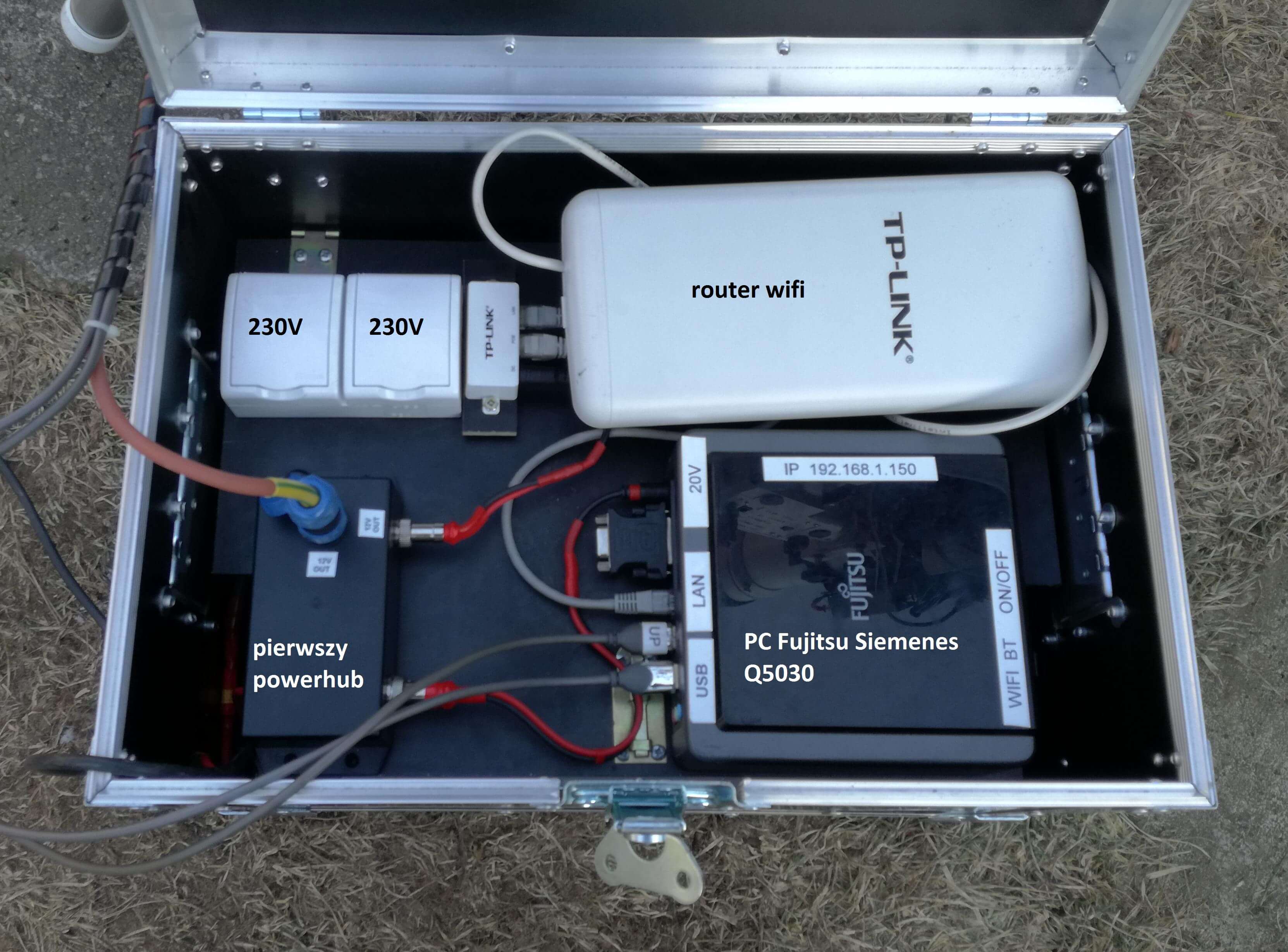

• dedykowany router ze specjalistycznym softem.
• Aplikacją na tablet była qDslrDashboard . Pozwalała ona na tworzenie ujęć płynnego przejścia dzień/noc noc/dzień (Holly Grail time lapse).

Moje timelapse na Vimeo


Finalnie zrezygnowałem z mobilnego setupu ze względu na ograniczenia geograficzne. Musiałbym podróżować wiele kilometrów, aby uchwycić ciekawy kadr.

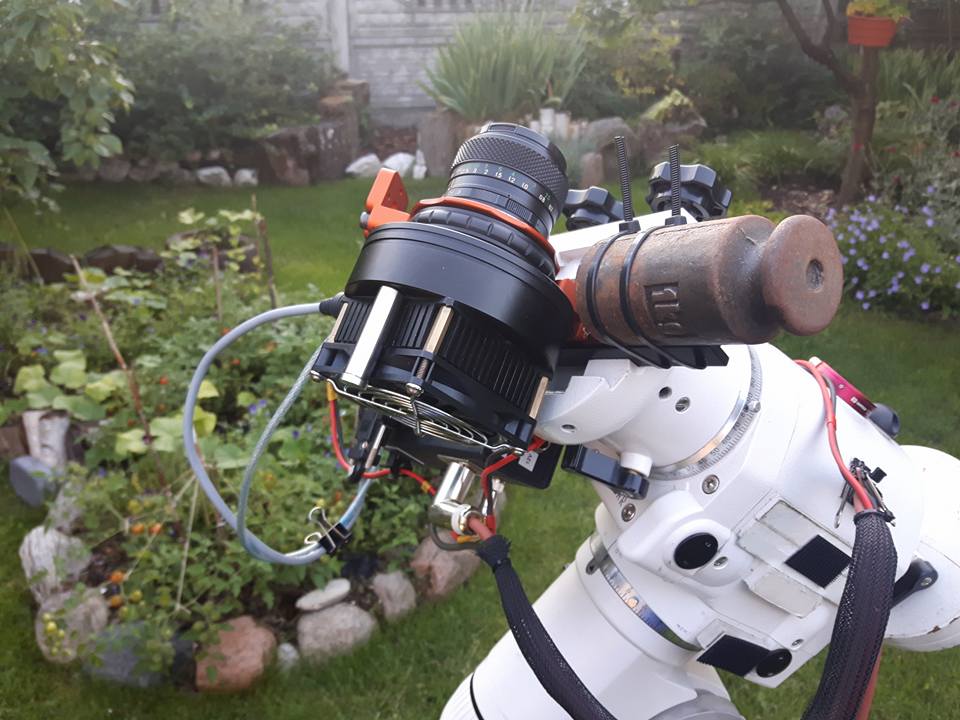

• Zakupiłem kamerę monochromatyczna QHY9 i postanowiłem sprawdzić jak daje sobie rade z kadrami na szeroko. Na kolanie złożyłem do niej:
• obiektyw Fujinon 55mm +
• adapter Geoptic Canon EOS/T2
• Zasilanie z tego samego powerboxa co QHY8L
Wykonałem nim 6 panelową składankę Łabędzia z użyciem filtra wąskopasmowego Baader Ha 7nm (galeria-mgławice). Taka konfiguracja nie wymagała ode mnie stosowania guidingu, ponieważ gwiazdki na 10minutowych ekspozycjach były idealnie punktowe. Sporym problemem w tym przypadku okazało się utrzymanie przez wiele nocy tego samego kąta kamery. Podczas przenoszenia setupu musiałem bardzo uważać, aby jej nie poruszyć. Zdjęcie dostępne w mojej galerii. Skala tego setupu wynosiła 20,25”/px.

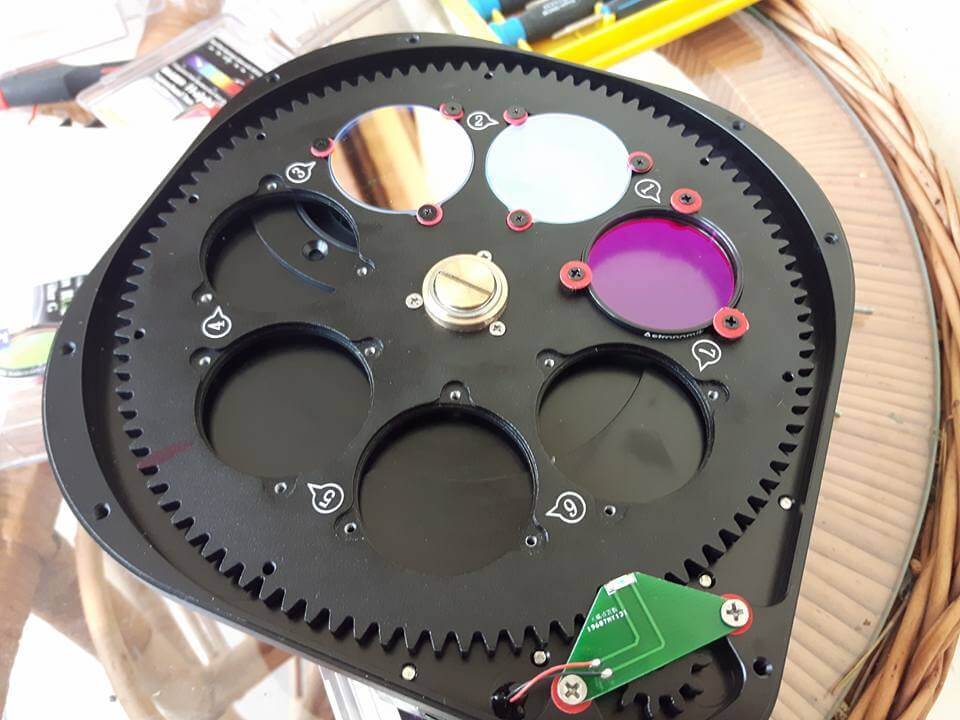

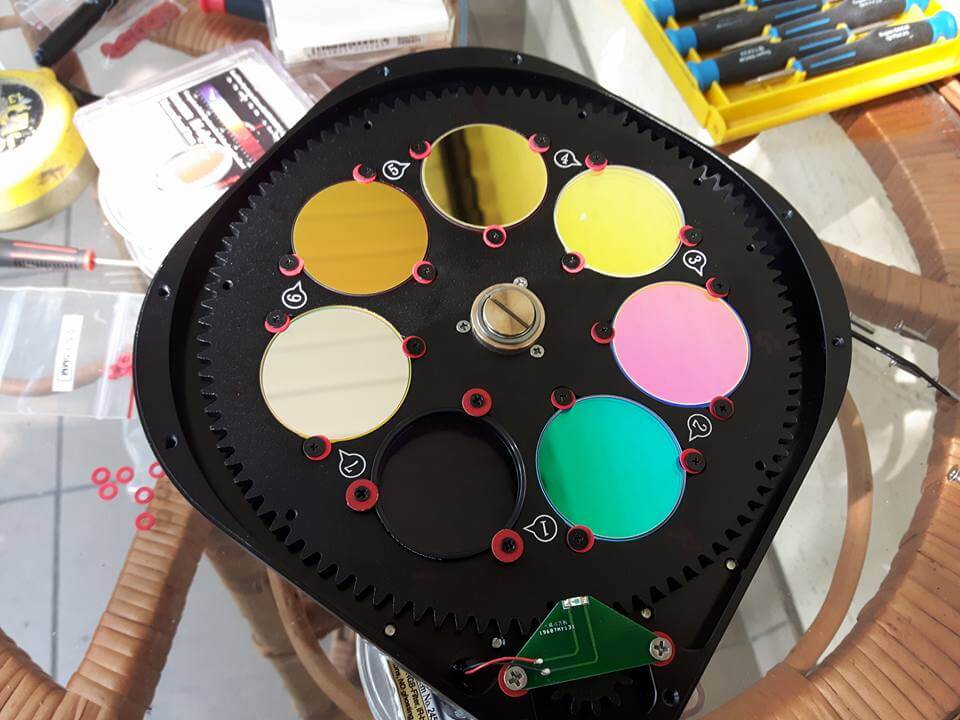

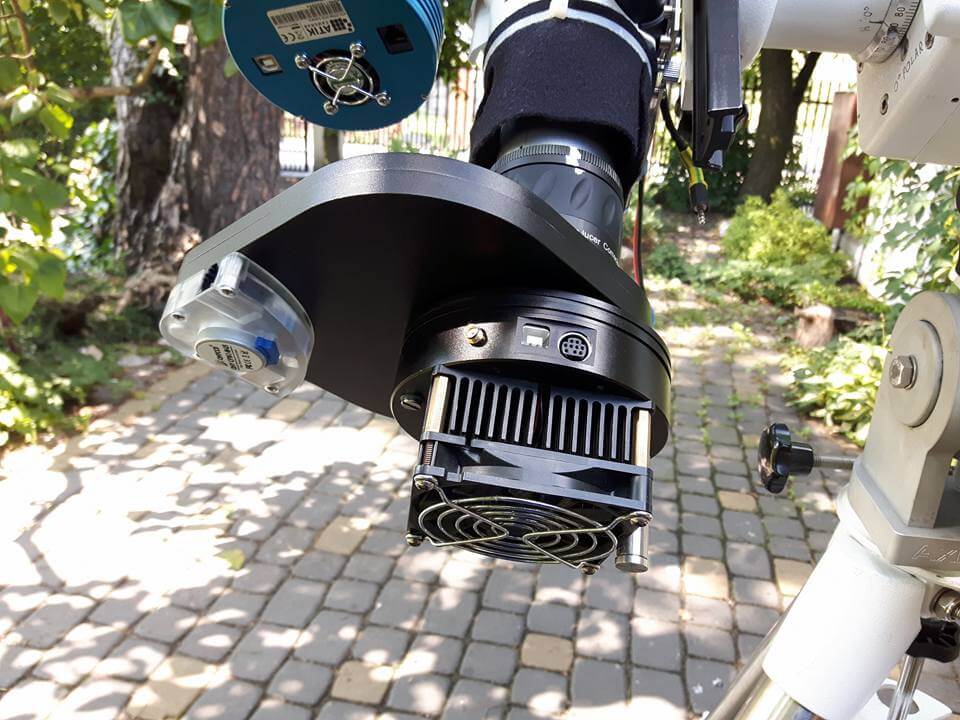

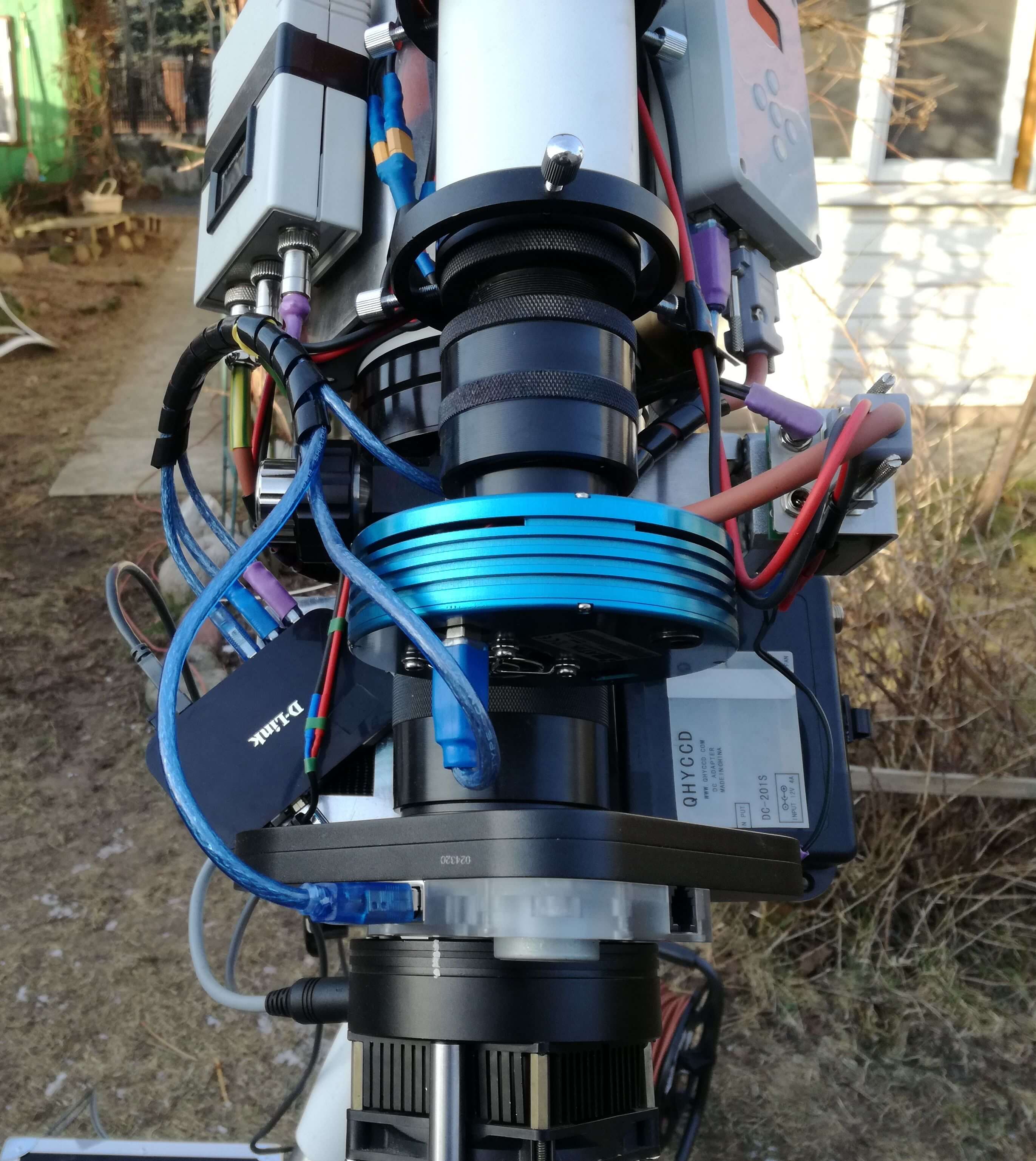

Posiadając już kamerę monochromatyczną z kołem filtrowym mieszczącym siedem filtrów 36mm (luminancja, czerwony, zielony, niebieski, wodór, siarka, tlen) postanowiłem skoncentrować się na dopracowaniu setupu pod kadry ze skala około 2”/px. Po testach obciążeniowych oryginalnego wyciągu ED80 doszedłem do wniosku, że nie daje rady z ładunkiem jakim była QHY9 z

• Koło filtrowe 7x36mm QHYCFW2-US
Pojawiały się spore uślizgi, co uniemożliwiało mi automatyczne ustawianie ostrości. Postanowiłem wymienić teleskop na lepszy jakościowo

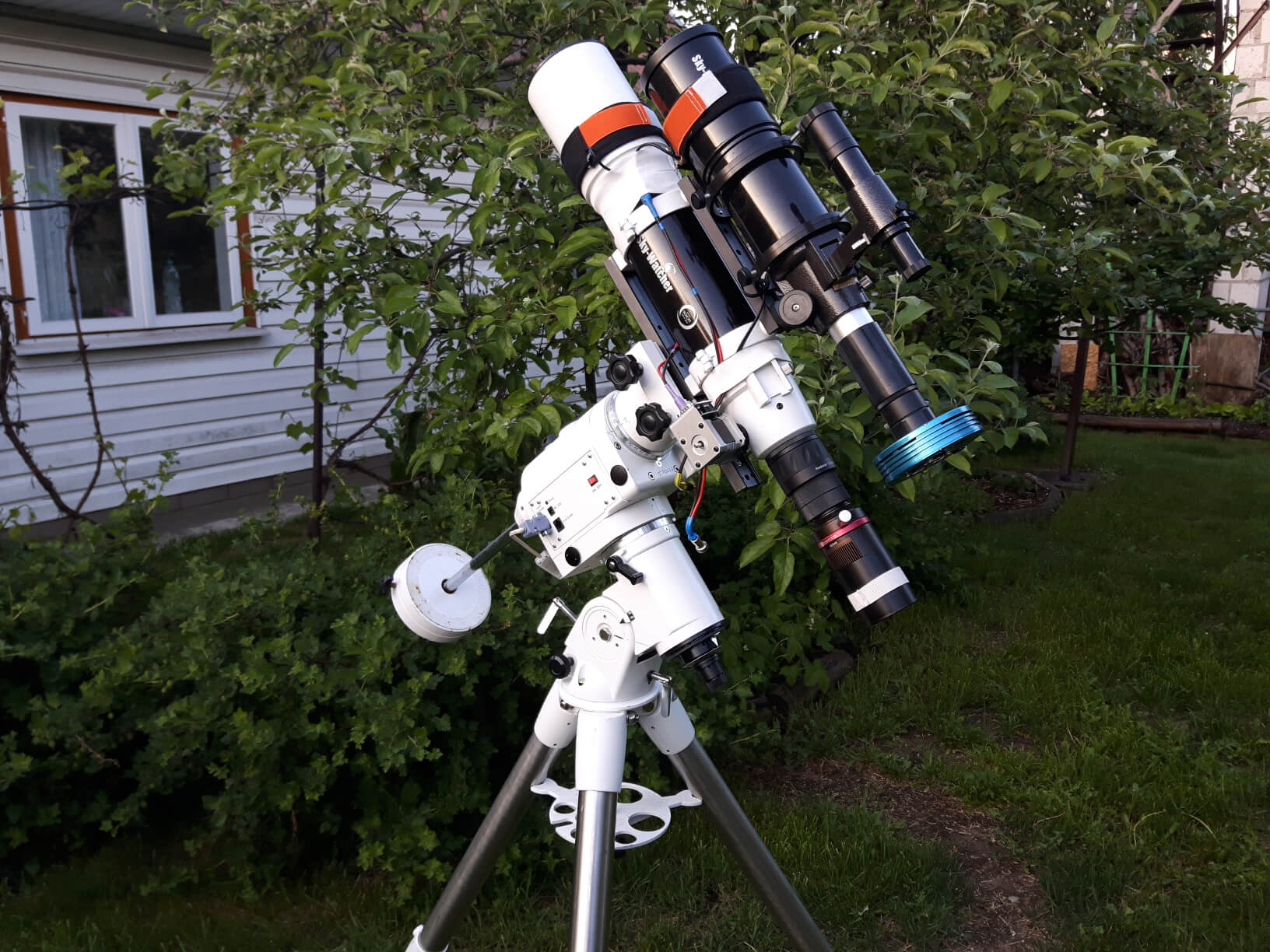

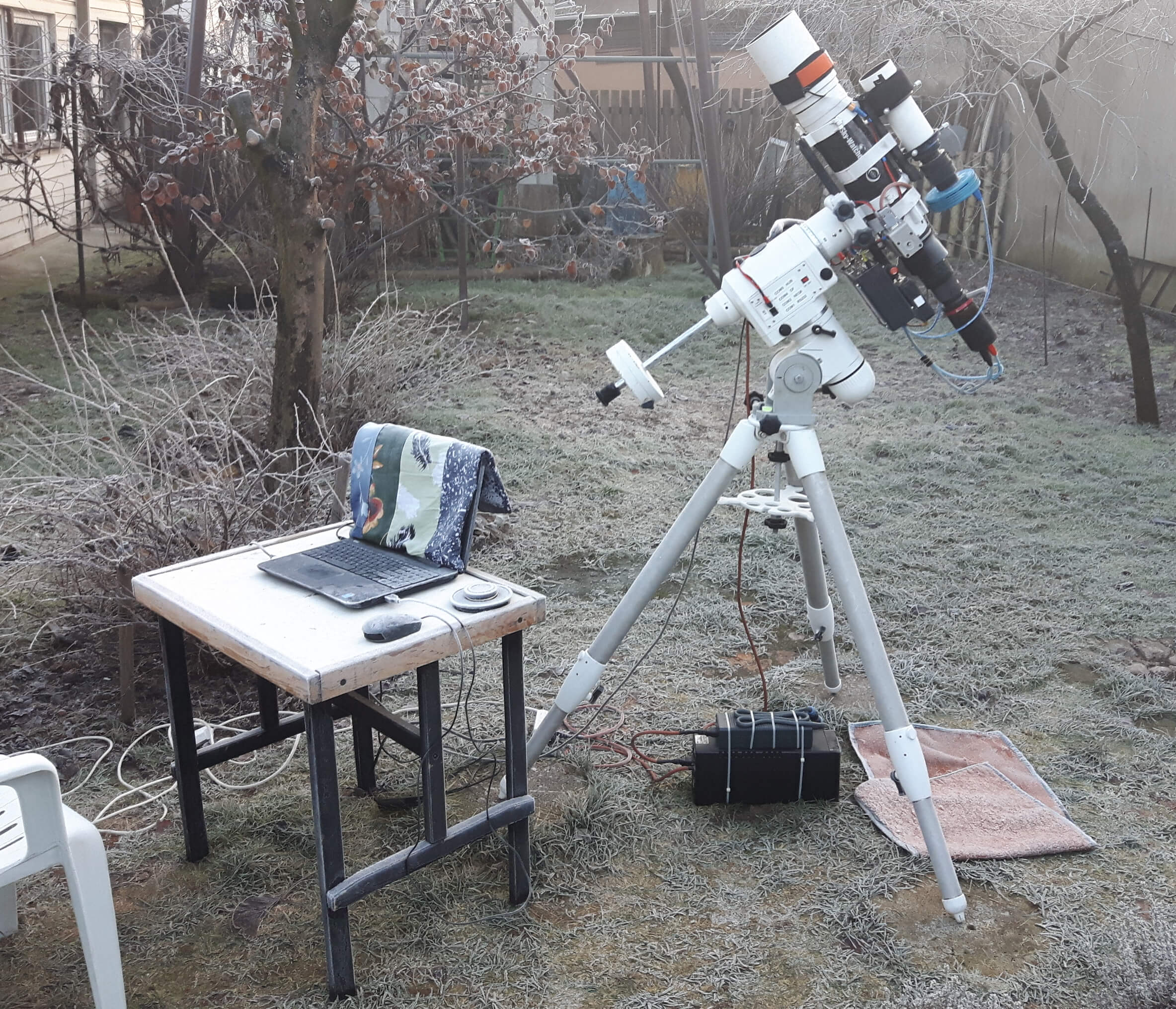

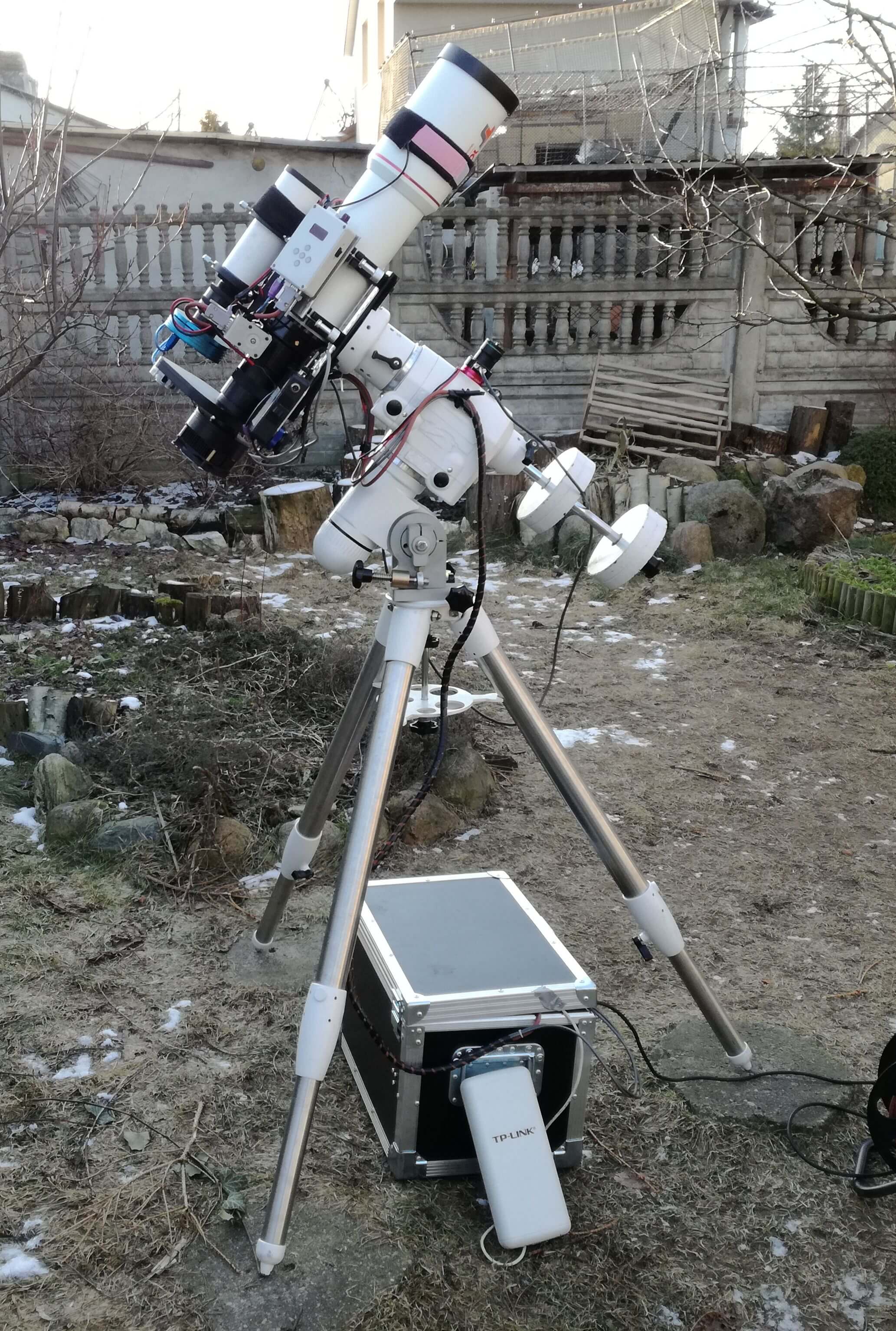

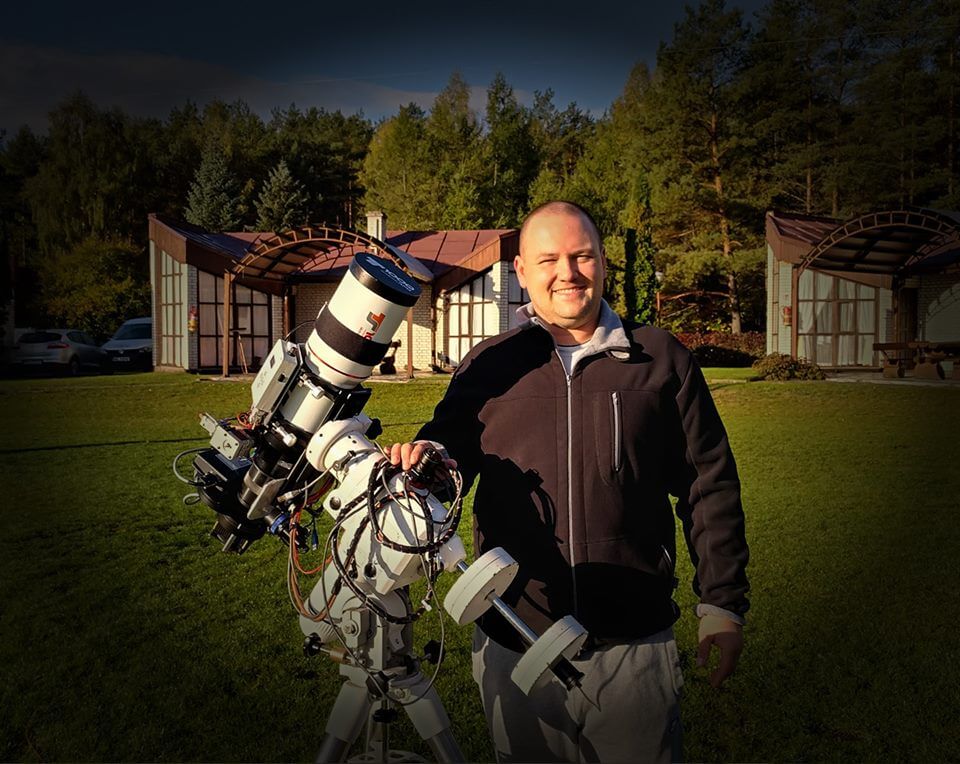

• TS APO100Q.

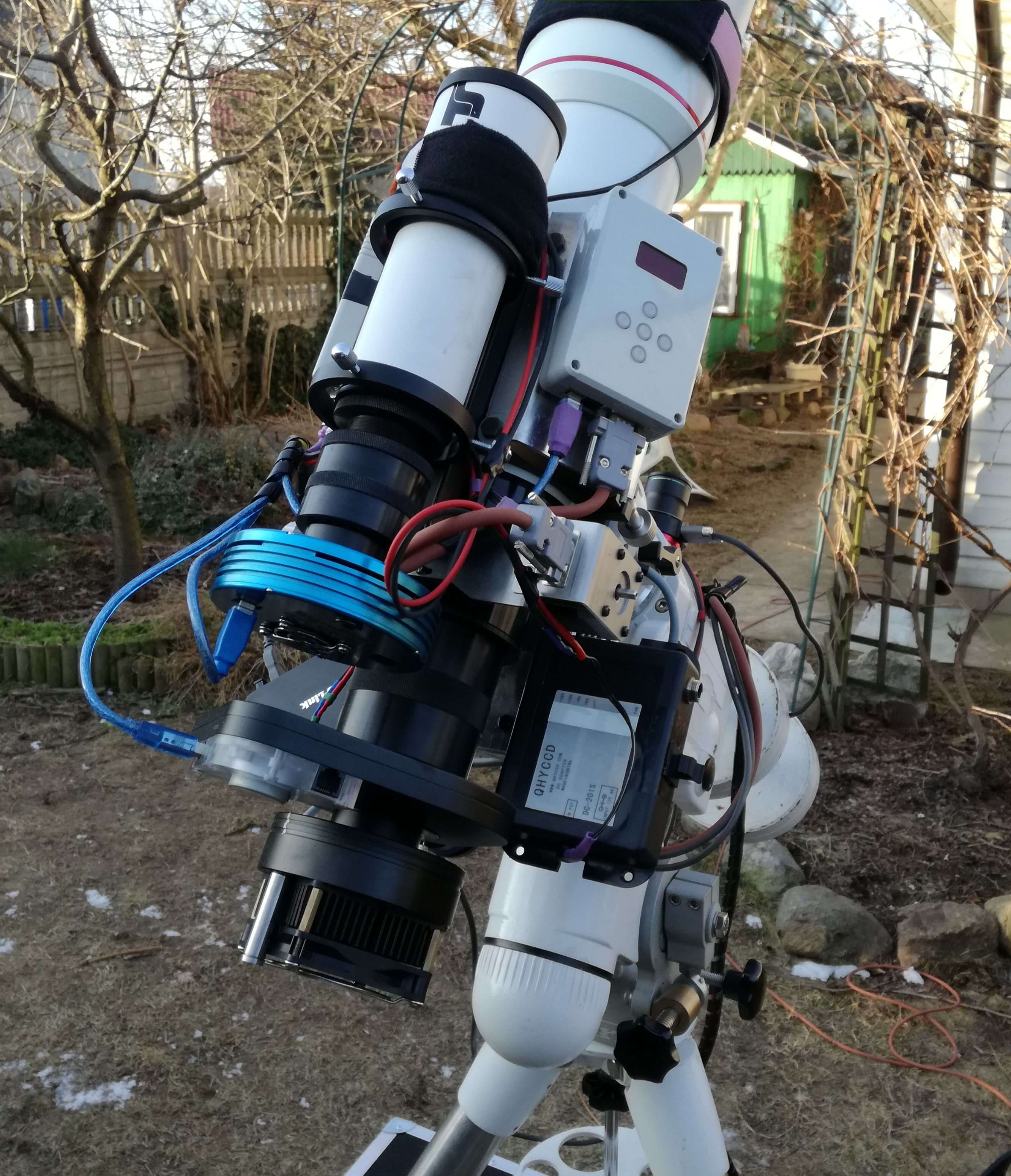

• przed koło filtrowe dodałem również OAG QHY rozmiar M. Automatycznie, wiec zrezygnowałem z szukaczoguidera TS 60 zainstalowanego piggyback.

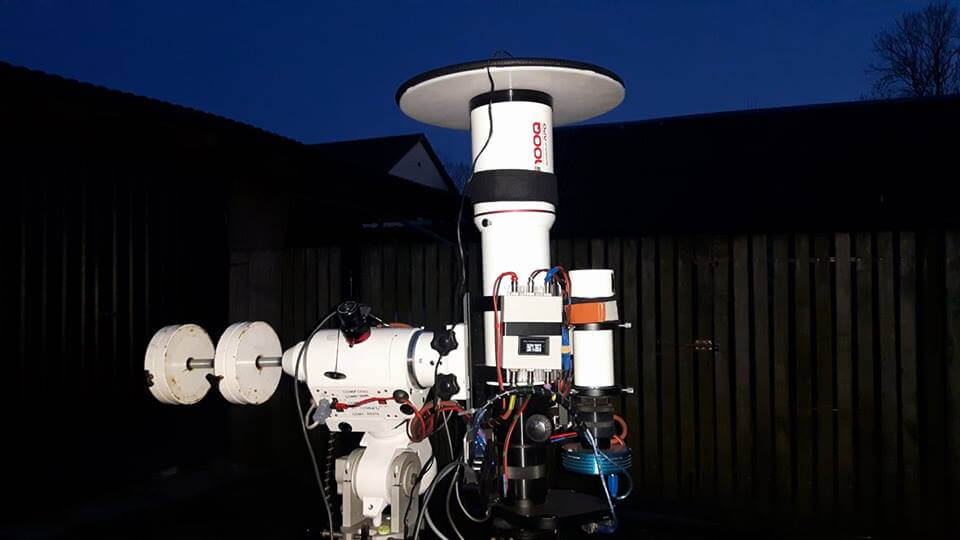

• Oczywiście niezbędnym elementem jest flatownica. Na zdjęciu widoczna Aurora 11” . Skala tego setupu wynosiła 1,92”/px

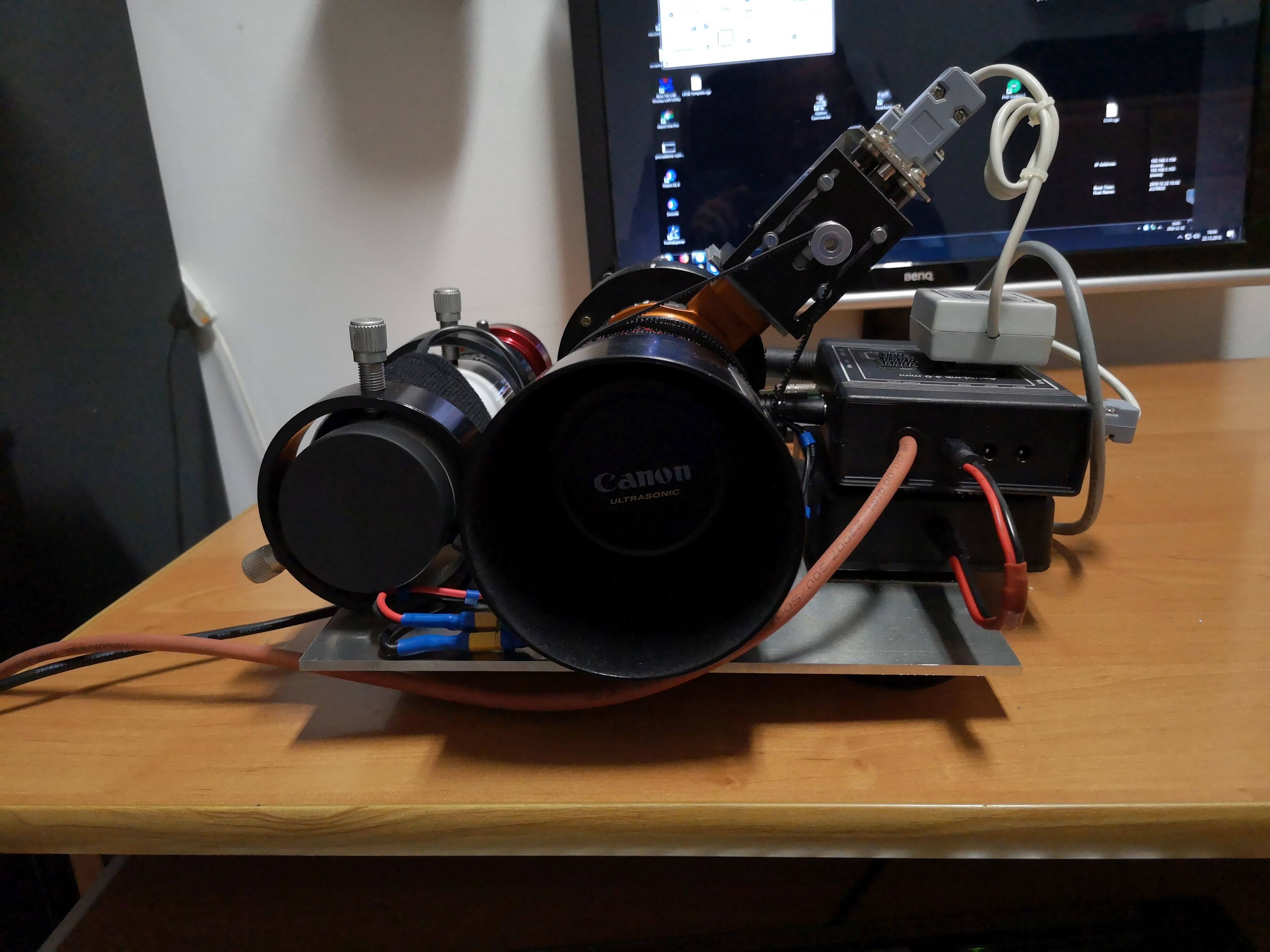

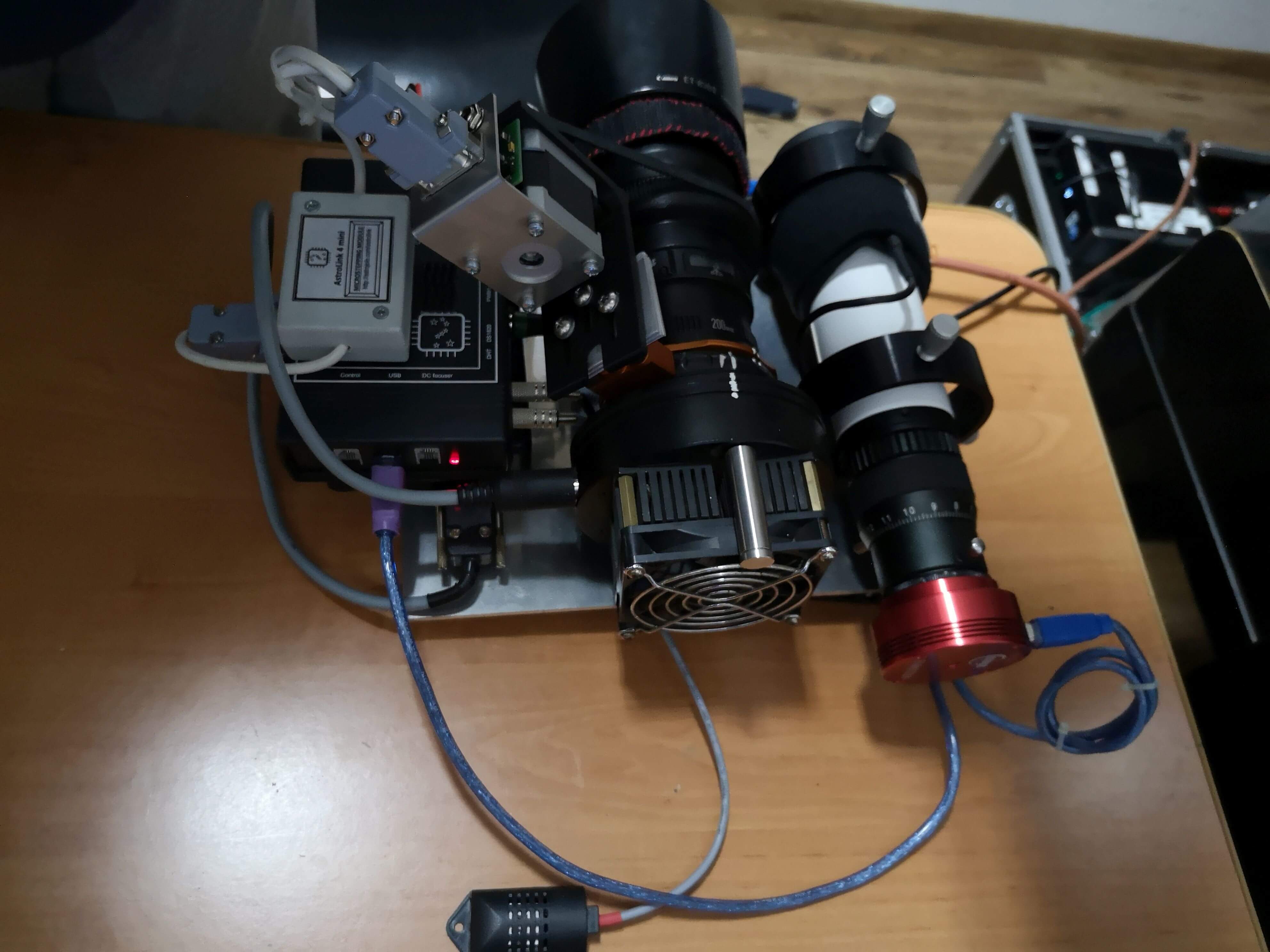

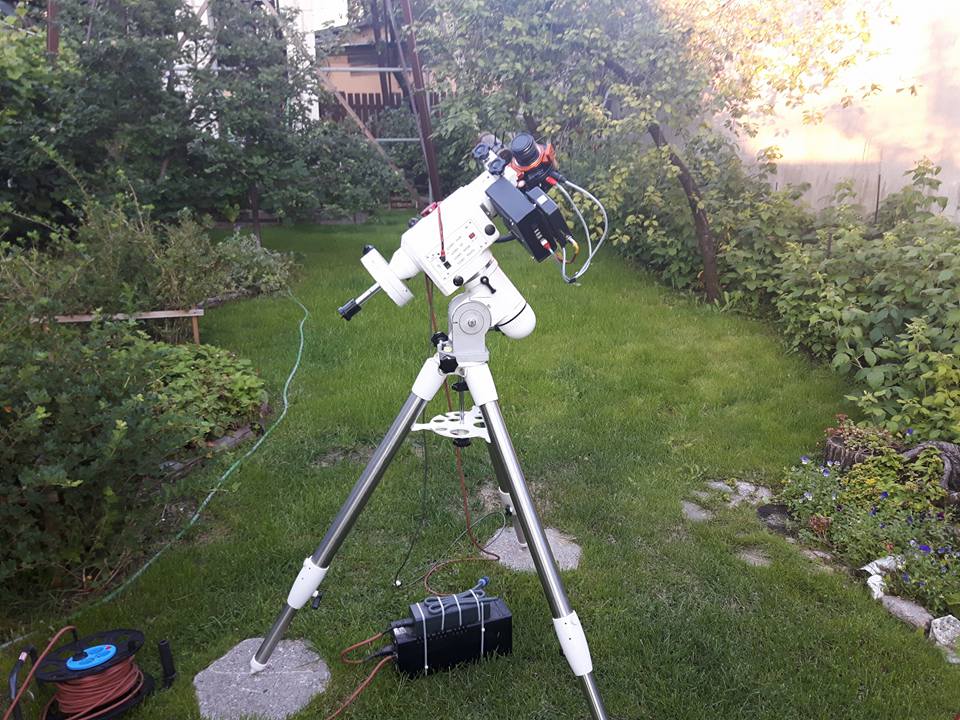

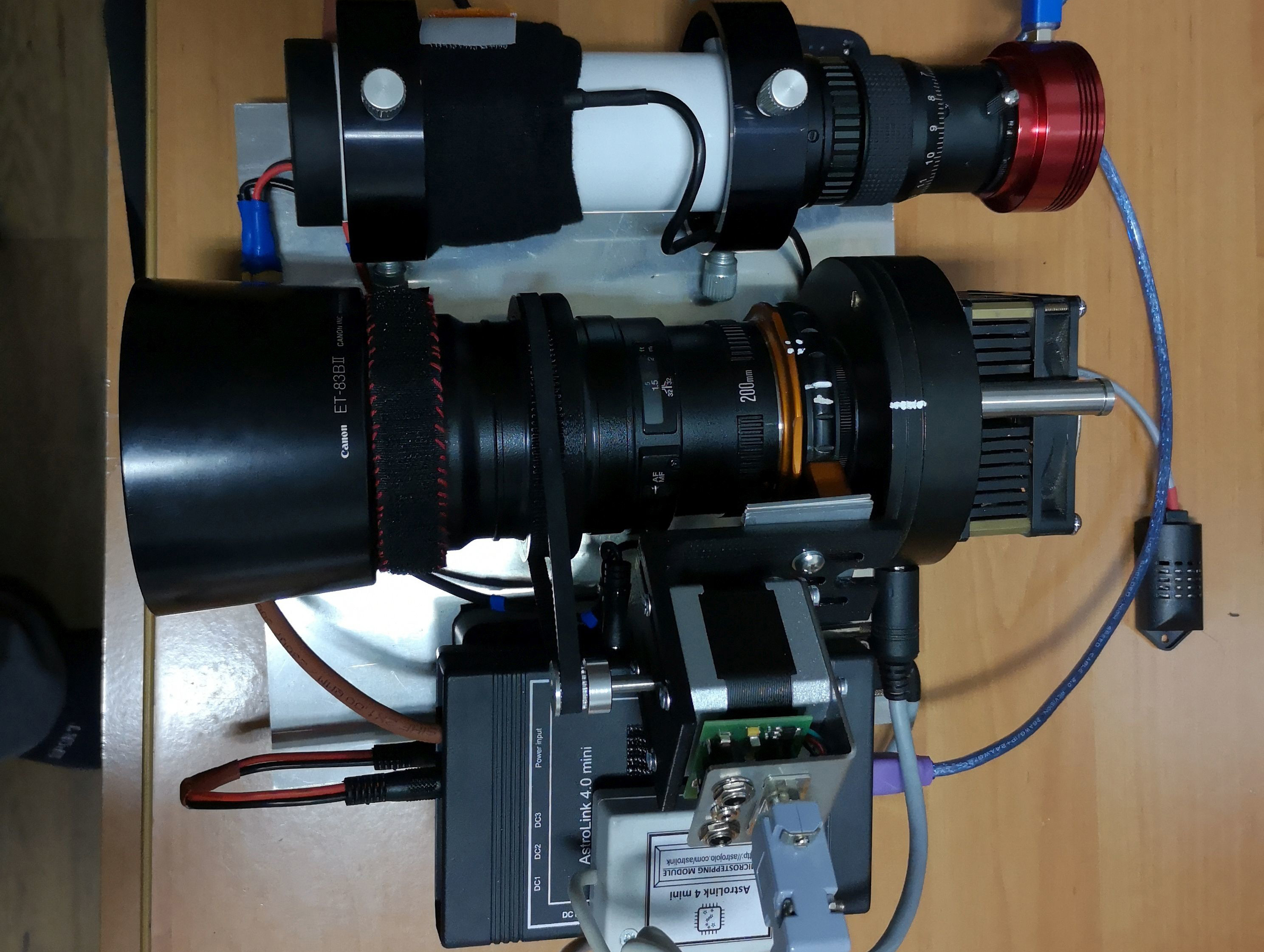

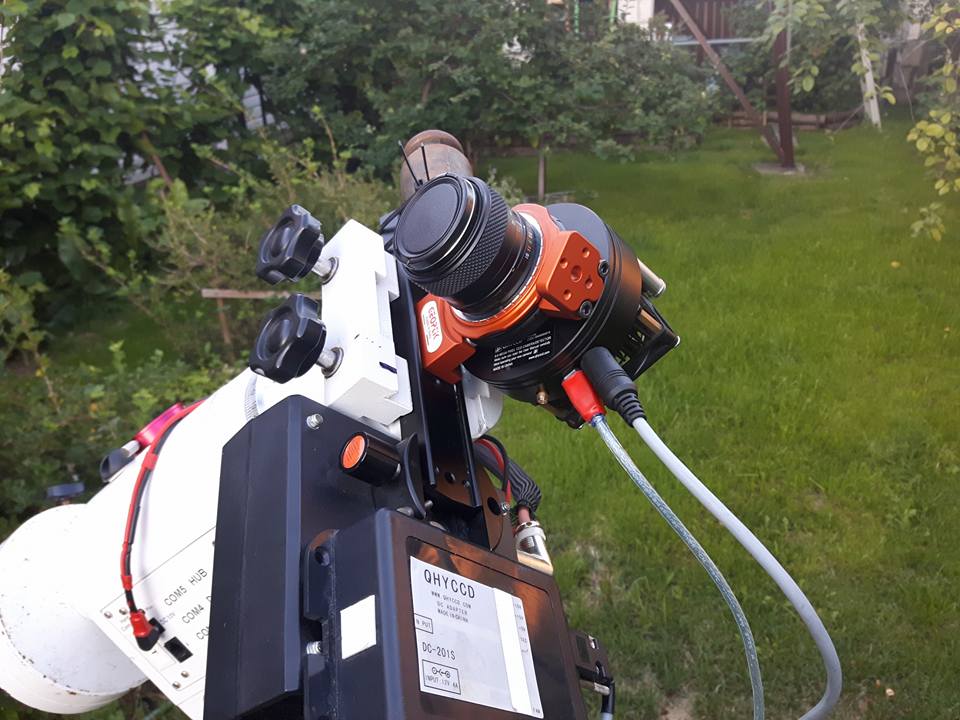

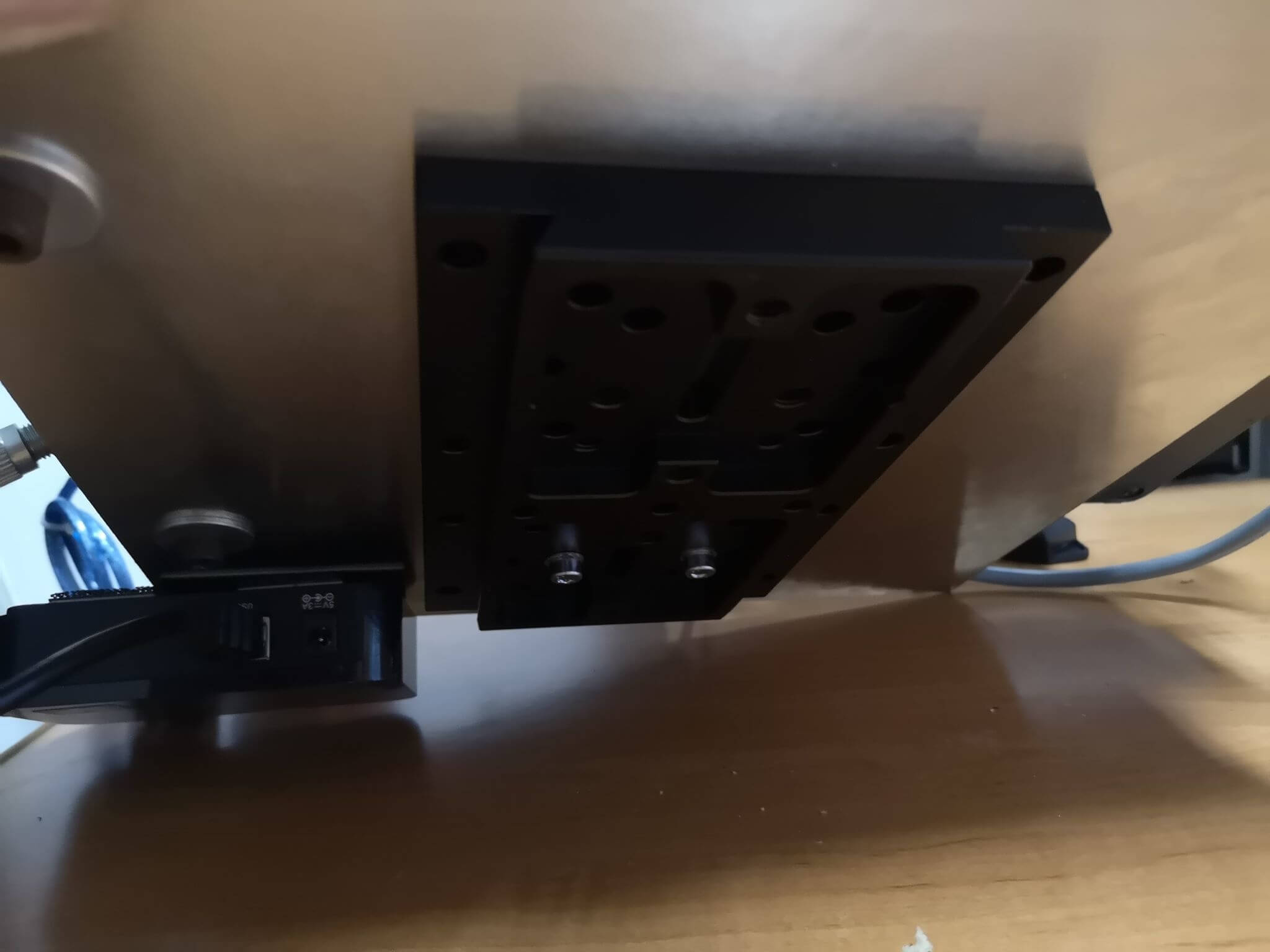

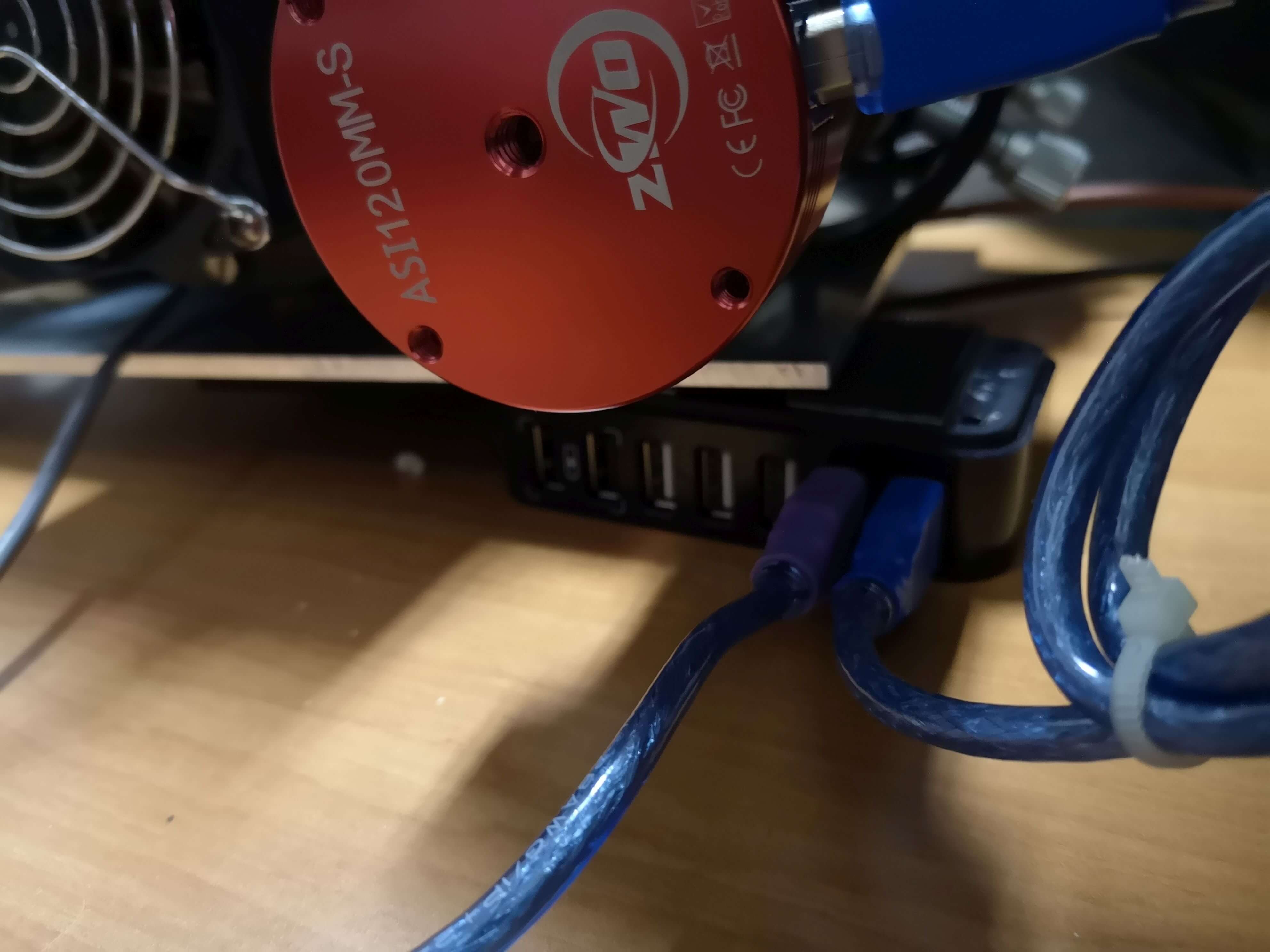

Chwilowo w mich szeregach zagościł setup do szerokich kadrów oparty o :

• obiektyw Canon L 200mm f2.8
• kamerę QHY9
• adapter Geoptik i
• motofocuser na bazie Astrolink 4 mini.
• wydruk obejmy na pasek napędowy GT2 i pod stopkę silnika Michał Pietrewicz (Sidiouss)
Zestaw niestety rozebrałem po kilku udanych próbach, ponieważ sprzedałem kamerę QHY9, a całość była budowana właśnie pod nią. Całość dokładnie opisana na Astropolis.pl
Mini setup YT https://youtu.be/0qLUqHvwjWw
Skala tego setupu wynosiła 5,57”/px

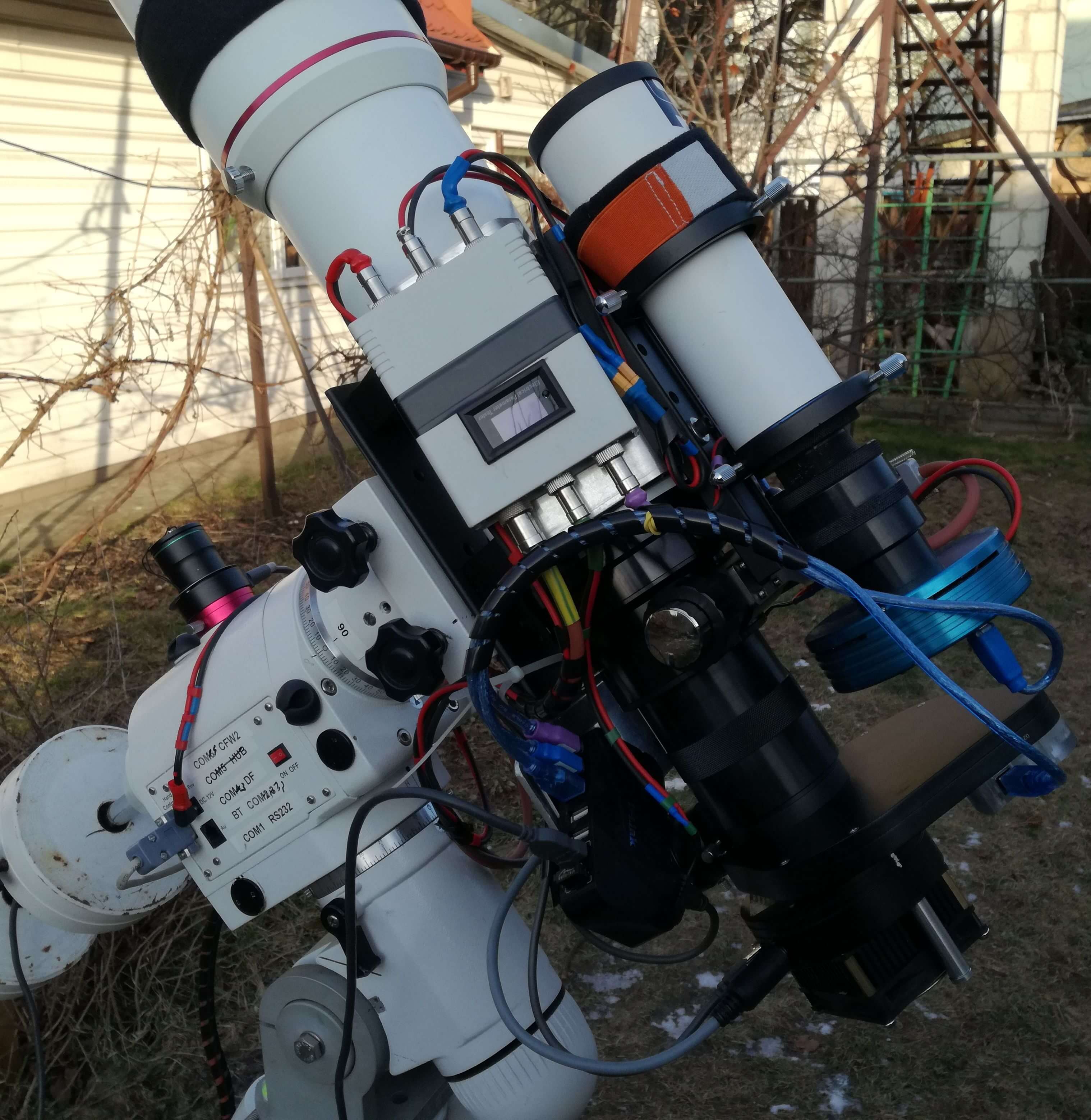

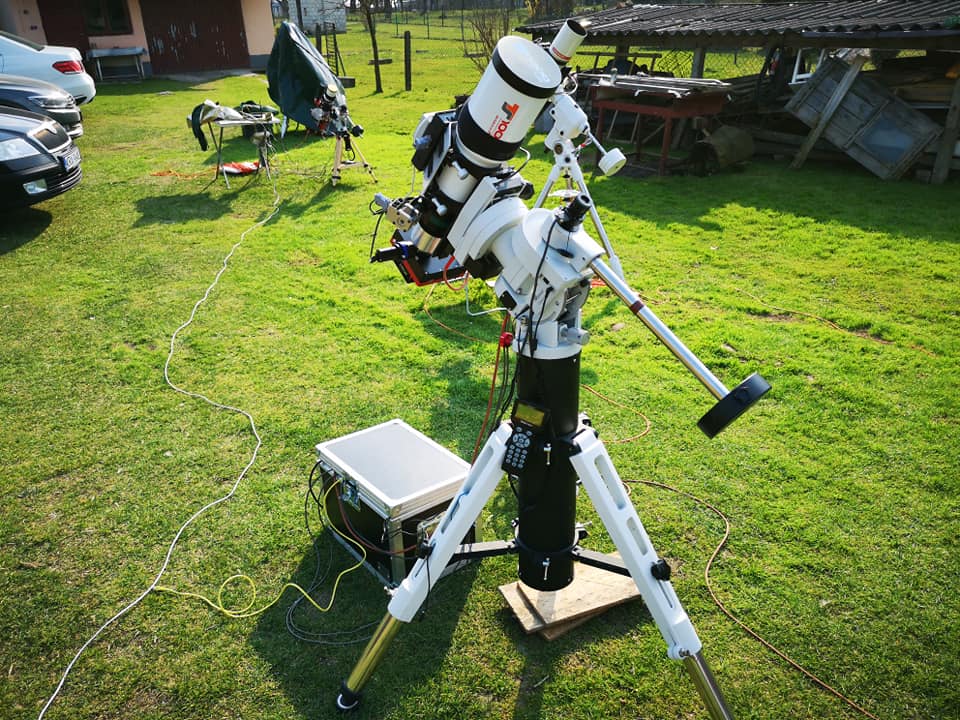

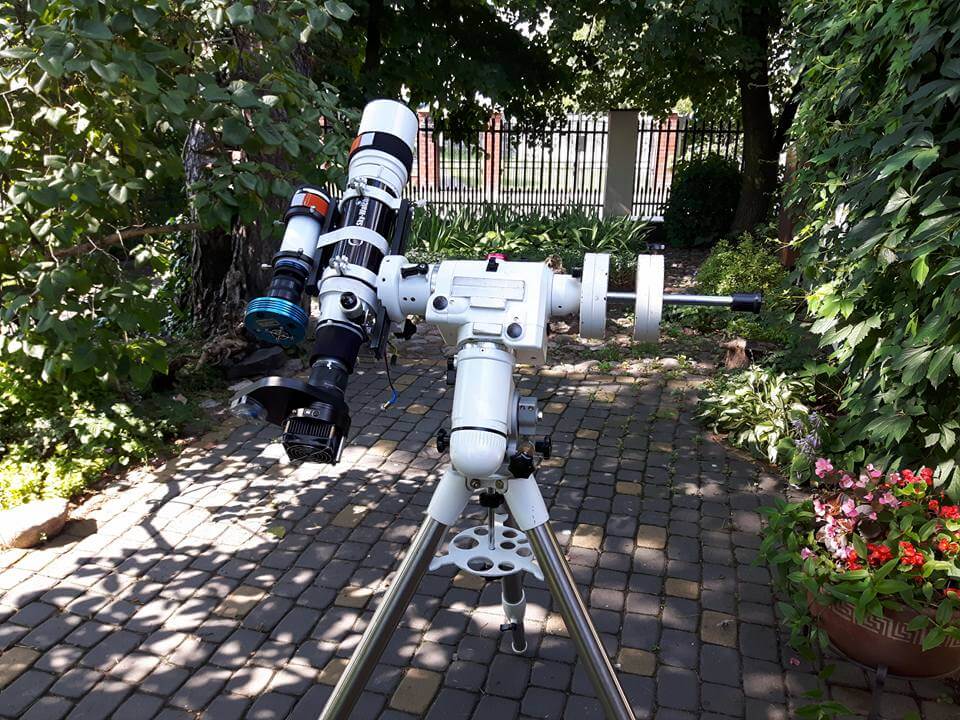

Ostatnim milowym krokiem w układance jest zmiana montażu z Sky-Watcher NEQ6 na:

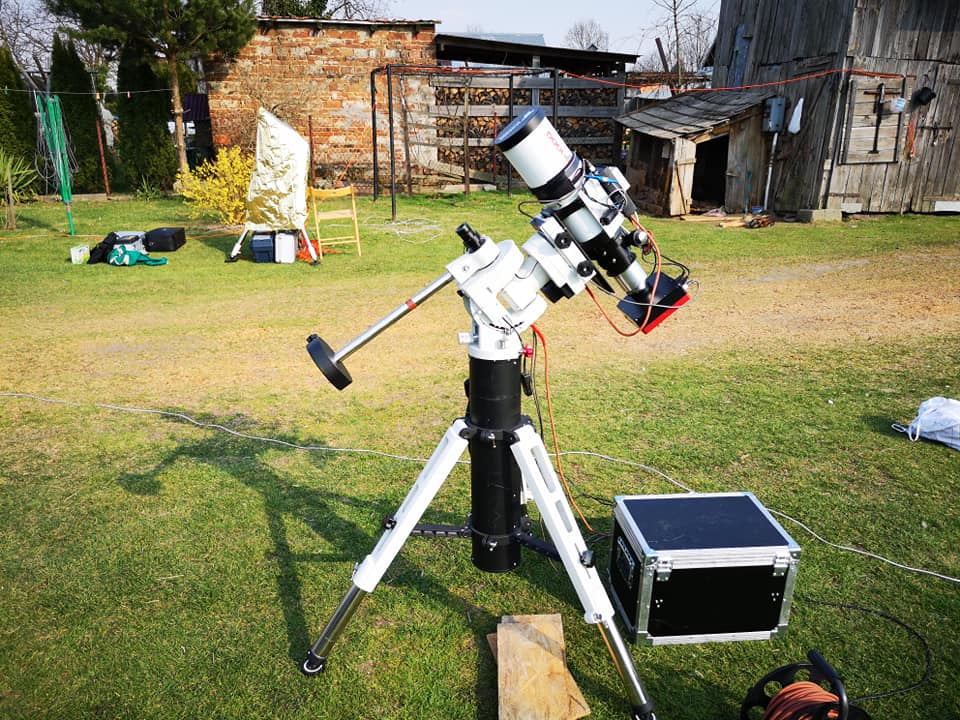

• (wersja z enkoderem na osi RA) IOptron CEM60-EC
• i statywem Tri-Pier
Recenzując ten montaż mogę powiedzieć, że od kiedy go posiadam „zapomniałem że mam montaż”. Sprzęt jest całkowicie bezobsługowy. Poziomowanie, ustawienie pozycji zero, ustawienie na biegun za pomocą
QHY Pole Master
Doskonale wykonuje swoja prace. POLECAM! Odpalenie całej sesji od zera zajmuje maksymalnie 10min. Minimalnej modyfikacji uległ jeszcze motofocuser. Pilot z DreamFocusera zastąpiłem
Astrolink 4 mini od Łukasza Sochy (Jolo)

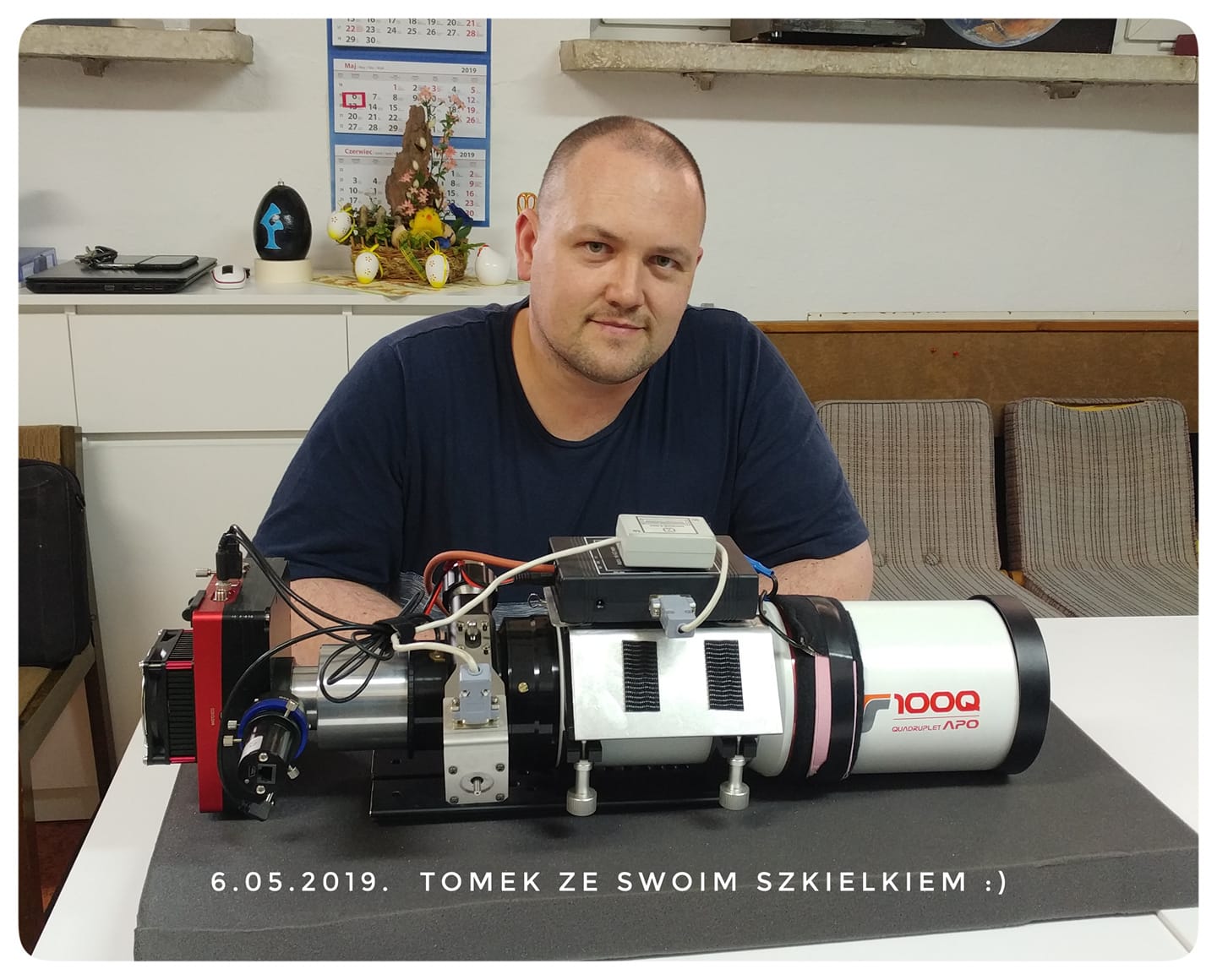

Spełnia on u mnie funkcje sterownika silnika focusera, sterownika grzałek, splitera zasilania. Optyka TS APO100Q w połączeniu z
• kamerą QHY695A to istny odkurzacz na fotony!!!
Skala tego setupu wynosiła 1,61”/px

W przygotowaniu kolejny setup NA SZEROKO odsłona numer 3 dla skali 6,93”/px oraz 4,68”/px w oparciu o kamerę QHY695A z filtrami narrowband Chromy i odpowiednio obiektywy

Samyang 135mm
Canon L 200mm f2.8
